某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
（1）用游标为20分度的卡尺测量其长度如图1，由图1可知其长度为______mm；

（2）用螺旋测微器测量其直径如图，由图1可知其直径为______mm；
（3）用多用电表测定该圆柱体电阻的阻值，多用电表电阻挡有3种倍率，分别是×100Ω、×10Ω、×1Ω．该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针转过角度太小．为了准确地进行测量，请你从以下给出的操作步骤中，选择必要的步骤，并排出合理顺序：______．（填步骤前的字母）
A．旋转选择开关至欧姆挡“×lΩ”
B．旋转选择开关至欧姆挡“×100Ω”
C．旋转选择开关至“OFF”，并拔出两表笔
D．将两表笔分别连接到R_x，的两端，读出阻值后，断开两表笔
E．将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
②按正确步骤测量时，指针指在图2示位置，则该电阻的阻值约为______Ω．
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A₁（量程0～4mA，内阻约50Ω）
电流表A₂（量程0～10mA，内阻约30Ω）
电压表V₁（量程0～3V，内阻约10kΩ）
电压表V₂（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0.5A）
开关S导线若干
为使实验误差较小，要求测得多组数据进行分析，请在图3中画出测量的电路图，并标明所用器材的代号．
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ=______Ω?m．（保留2位有效数字）

图为“双聚焦分析器”质谱仪的结构示意图，其中，加速电场的电压为U，静电分析器中与圆心O₁等距离的各点场强大小相等、方向沿径向，磁分析器中以O₂为圆心、圆心角为90°的扇形区域内，分布着方向垂直于纸面的匀强磁场，其左边界与静电分析器的右端面平行．由离子源发出的一质量为m、电荷量为q的正离子（初速度为零，重力不计）经加速电场加速后，从M点垂直于电场方向进入静电分析器，沿半径为R的四分之一圆弧轨迹做匀速圆周运动，从N点射出，接着由P点垂直磁分析器的左边界射入，最后垂直于下边界从Q点射出并进入收集器．已知Q点与圆心O₂的距离为么求：
（1）磁分析器中磁场的磁感应强度B的大小和方向；
（2）静电分析器中离子运动轨迹处电场强度E的大小；
（3）现将离子换成质量为0.9m、电荷量仍为q的另一种正离子，其它条件不变．试直接指出该离子进入磁分析器时的位置，它射出磁场的位置在Q点的左侧还是右侧？

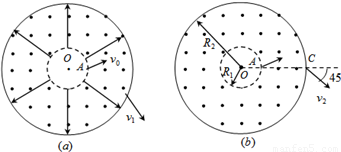

如图（a）所示，在以O为圆心，内外半径分别为R₁和R₂的圆环区域内，存在辐射状电场和垂直纸面的匀强磁场，内外圆间的电势差U为常量，R₁=R，R₂=3R，一电荷量为+q，质量为m的粒子从内圆上的A点进入该区域，不计重力．
（1）已知粒子从外圆上以速度v₁射出，求粒子在A点的初速度v的大小；
（2）若撤去电场，如图（b），已知粒子从OA延长线与外圆的交点C以速度v₂射出，方向与OA延长线成45°角，求磁感应强度的大小及粒子在磁场中运动的时间；
（3）在图（b）中，若粒子从A点进入磁场，速度大小为v₃，方向不确定，要使粒子一定能够从外圆射出，磁感应强度应小于多少？

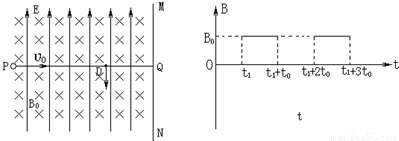

如图所示，与纸面垂直的竖直面MN的左侧空间中存在竖直向上场强大小为E的匀强电场（上、下及左侧无界）．一个质量为m、电量为q=mg/E的可视为质点的带正电小球，在t=0时刻以大小为V的水平初速度向右通过电场中的一点P，当t=t₁时刻在电场所在空间中加上一如图所示随时间周期性变化的磁场，使得小球能竖直向下通过D点，D为电场中小球初速度方向上的一点，PD间距为L，D到竖直面MN的距离DQ为L/π．设磁感应强度垂直纸面向里为正．
（1）如果磁感应强度B为已知量，试推出满足条件时t₁的表达式（用题中所给物理量的符号表示）
（2）若小球能始终在电场所在空间做周期性运动．则当小球运动的周期最大时，求出磁感应强度B及运动的最大周期T的大小．
（3）当小球运动的周期最大时，在图中画出小球运动一个周期的轨迹．

如图所示，质量为0.3kg的小车静止在光滑的轨道上，在它下面挂一个质量为0.1kg的小球B，车旁有一支架被固定在轨道上，支架上O点悬挂一质量也为0.1kg的小球A，两球的球心至悬挂点的距离均为0.2m．当两球静止时刚好相切，两球心位于同一水平线，两条悬线竖直且相互平行．若将A球向左拉至图中虚线所示位置后从静止释放，与B球发生碰撞，碰撞中无机械能损失，求碰后B球上升的最大高度．（重力加速度g=10m/s²）

河宽420m，船在静水中速度为5m/s，水流速度是3m/s，则船过河的最短时间（）
A．140 s
B．105 s
C．84 s
D．53 s

物体在受到几个恒定外力作用下作匀速直线运动，某时刻突然撤掉其中的某个力，则物体不可能作的运动是（）
A．匀速圆周运动
B．匀加速直线运动
C．匀减速直线运动
D．匀变速曲线运动

皮带传送机的皮带与水平方向的夹角为α，如图所示，将质量为m的物体放在皮带传送机上，随皮带一起以向下的加速度做匀加速直线运动，则（）

A．小物体受到的支持力的方向一定垂直于皮带指向物体
B．小物体受到的静摩擦力的方向一定沿皮带向下
C．小物块受到的静摩擦力的大小可能等于mgsinα
D．小物块受到的重力和摩擦力的合力的方向一定沿斜面方向

如图所示x、y、z为三个物块，K为轻质弹簧，L为轻线，系统处于平衡状态．现若将L突然剪断，用a_x、a_y分别表示刚剪断时x、y的加速度，则有（）
A．a_x=0、a_y=0
B．a_x=0、a_y≠0
C．a_x≠0、a_y≠0
D．a_x≠0、a_y=0

如图甲所示，放在光滑水平面上的木块受到两个水平力F₁与F₂的作用，静止不动，现保持力F₁不变，使力F₂逐渐减小到零，再逐渐恢复到原来的大小，在这个过程中，能正确描述木块运动情况的图象是（）
