如图所示，在真空中A?B两点分别放置等量的正点电荷，在A?B两点间取一个矩形路径abcd，该矩形路径关于A?B两点间连线及连线的中垂线对称．现将一电子沿abcda移动一周，则下列判断正确的是（）
A．a、b、c、d四点的电场强度相同
B．a、b、c、d四点的电势不同
C．电子由b到c，电场力先做正功后做负功
D．电子由c到d，电场力先做正功后做负功

2008年北京奥运会上何雯娜夺得中国首枚奥运会女子蹦床金牌．为了测量运动员跃起的高度，可在弹性网上安装压力传感器，利用传感器记录运动员运动过程中对弹性网的压力，并由计算机作出压力-时间图象，如图所示．运动员在空中运动时可视为质点，则可求运动员跃起的最大高度为（g取10m/s²）（）
A．7.2m
B．5.0m
C．1.8m
D．1.5m

图甲为一列横波在t=0时的波动图象，图乙为该波中x=4m处质点P的振动图象，下列说法正确的是：①波速为4m/s；②波沿x轴正方向传播；③再过0.5s，P点向右移动2m；④再过0.5s，P点振动路程为0.4cm．（）

A．①②
B．①③
C．①④
D．②④

某研究小组的同学利用铜芯电缆线和灵敏电流计做摇绳发电的探究实验．如图所示，他们将电缆线和灵敏电流计连成闭合回路，在操场上由两位同学手摇导线，其他同学观察灵敏电流计的指针变化．在下列说法中，你认为正确的研究结果应符合（）

A．摇动绳子时，流过灵敏电流计的电流是大小变化的直流电
B．摇动绳子时，灵敏电流计中电流的大小与两同学的站立方位无关
C．仅增加绳子的长度，灵敏电流计中的电流的最大值增大
D．仅增加摇绳的频率，灵敏电流计中的电流的最大值不变

显像管原理的示意图如图所示，当没有磁场时，电子束将打在荧光屏正中的O点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转．设垂直纸面向里的磁场方向为正方向，若使高速电子流打在荧光屏上的位置由a点逐渐移动到b点，下列变化的磁场能够使电子发生上述偏转的是（）
A．

如图所示，边长为L的等边三角形abc为两个匀强磁场的理想边界，三角形内的磁场方向垂直纸面向外，磁感应强度大小为B，三角形外的磁场范围足够大，方向垂直纸面向里，磁感应强度也为B．把一粒子源放在顶点a处，它将沿∠a的角平分线发射质量为m、电荷量为q、初速度为v=

的带负电粒子（粒子重力不计）．在下列说法中正确的是（）

A．带电粒子在磁场中做匀速圆周运动的半径是

B．带电粒子在磁场中做匀速圆周运动的半径是

C．带电粒子第一次到达c点所用的时间是

D．带电粒子第一次返回a点所用的时间是

如图所示，质量分别为m₁和m₂的两个小球A、B带有等量异种电荷，通过绝缘轻弹簧相连接，置于绝缘光滑的水平面上．当突然加一水平向右的匀强电场后，两小球A、B将由静止开始运动，在以后的运动过程中，对两个小球和弹簧组成的系统（设整个过程中不考虑电荷间库仑力的作用，且弹簧不超过弹性限度），以下说法中错误的是（）

A．两个小球所受电场力等大反向，系统动量守恒
B．电场力分别对球A和球B做正功，系统机械能不断增加
C．当弹簧长度达到最大值时，系统机械能最大
D．当小球所受电场力与弹簧的弹力相等时，系统动能最大

如图所示是一张羽毛和苹果在真空中下落的频闪照片，照片中显示的现象说明了：．

（1）一条纸带与做匀加速直线运动的小车相连，通过打点计时器打下一系列点，从打下的点中选取若干计数点，如图中A、B、C、D、E所示，纸带上相邻的两个计数点之间有四个点未画出．现测出AB=2.20cm，AC=6.40cm，AD=12.58cm，AE=20.80cm，已知打点计时器电源频率为50Hz．

回答下列问题：
①打D点时，小车的速度大小为______m/s；
②小车运动的加速度大小为______m/s²．（①②均保留两位有效数字）
（2）在“探究加速度与物体质量、物体受力的关系”活动中，某小组设计了如图所示的实验装置．图中上下两层水平轨道表面光滑，两小车前端系上细线，细线跨过滑轮并挂上砝码盘，两小车尾部细线连到控制装置上，实验时通过控制装置使两小车同时开始运动，然后同时停止．本探究实验是通过比较两小车的位移来比较小车加速度的大小．能进行这样的比较，是因为：______．

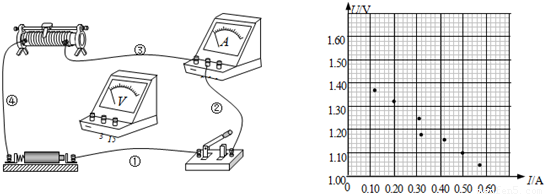

用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：
A．电压表V：0～3～15V； B．电流表A：0～0.6～3A； C．滑动变阻器R₁：（总阻值20Ω）；
D．滑动变阻器R₂：（总阻值100Ω）； E．电键S和导线若干．

（1）电压表量程选用______；滑动变阻器选用______（填R₁或R₂）；
（2）在图中将电压表连入实验电路中；
（3）在U-I图中已画出七组实验数据所对应的坐标点，请根据这些点做出U-I图线并由图线求出：E=______V，r=______Ω；
（4）在实验时，如果你连接的实物电路出现了如下问题：当开关闭合时发现电压表有示数而电流表没有示数．如果在实验前仪器都检查过没有问题，只可能是与仪器连接的导线断了．请你判断一下，可能发生断路故障的导线是______（写出可能发生断路故障的导线的编号）．
