如图所示，光滑U型金属导轨PQMN水平固定在竖直向上的匀强磁场中，磁感应强度为B，导轨宽度为L．QM之间接有阻值为R的电阻，其余部分电阻不计．一质量为M，电阻为R的金属棒ab放在导轨上，给棒一个水平向右的初速度v使之开始滑行，最后停在导轨上，则在此过程中整个回路产生的焦耳热为．

一个电容器带电量为Q时，两极板间的电压为U，若使其带电量增加4.0×10^-7C，电势差增加20V．则这个电容器的电容是．

如图表示一交流随时间变化的图象，此交流的有效值为 A．

如图所示，匀强电场 E 竖直向下，匀强磁场 B 垂直纸面向里．现有三个带有等量同种电荷的油滴 a、b、c，若将它们分别置入该区域中，油滴 a 保持静止，油滴 b 向左水平匀速运动，油滴 c 向右水平匀速运动，则比较三个油滴所受重力 G_a、G_b、G_c 由大到小的顺序是．

有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA，要把它改装成量程0-3V的电压表，要与之（选填“串联”或“并联”）一个 Ω的电阻？改装后电压表的内阻是 Ω

在实验室用“伏安法”测定电源的电动势和内阻，现备有如下实验器材：被测电源（一节干电池）、电压表、电流表、滑动变阻器、开关、导线等．
①画出实验电路图；
②根据实验测得的几组I、U数据作出U-I图象如图所示，则由图象可确定：该电源的电动势为 V，电源的内电阻为 Ω．

用万用表欧姆档测电阻，有许多注意事项，下列说法错误的是（）
A．测量前必须调零，而且每测一次都要重新调零
B．每次换档后都要重新调零
C．电阻如果是连在电路中，应当把它与其它元件断开，再进行测量
D．两个表笔与待测电阻要接触良好才能测得准确．为此，应当用两只手分别将两只表笔与待测电阻两端紧紧捏在一起
E．使用完毕后应将表笔拔出，并把选择开关旋到交流电压最高档或“OFF”位置
F．长期不用万用表时，应将电池取出
G．万用表内的电池越旧，误差越大，若调零时指针调不到零，应更换电池

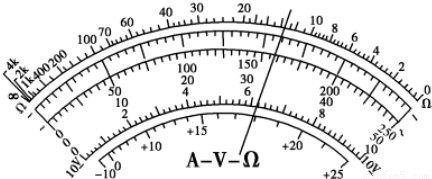

用欧姆表“×100”挡测量某个电阻的阻值时，表盘指针的示数如图所示，则知此电阻的阻值为 Ω．若用此挡再测另一个电阻，发现指针偏转角度很小，此时应把转换开关换成挡（选填“×10”或“×1K”）

一质量为m、电荷量为q的粒子，在匀强电场中只受电场力作用，沿电场线方向从a点出发，由静止开始作匀加速运动．当粒子运动到b点时速度达到v，a、b两点的距离为d，试求：
（1）匀强电场的场强大小；
（2）a、b两点间的电势差．

如图为远距离输电示意图，已知发电机的输出功率为100kw，输出电压为250V，升压变压器的原、副线圈的匝数比为1：20，降压变压器的原、副线圈的匝数比为20：1，输电线的总电阻R_线=10Ω，求用户得到的电压U₄及用户得到的功率P_用．
