x轴上有两个点电荷和，它们之间连线上各点电势高低如图曲线所示（AP＞PB），选无穷远处电势为零，从图中可以看出

A．的电量一定大于的电量

B．和一定是同种电荷

C．P点电场强度为零

D．和之间连线上各点电场方向都指向

电阻为1Ω的某矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，产生的正弦交流电   的图像如图线a所示；当调整线圈转速后，该线圈中所产生的正弦交流电的图像如图线b所示。以下关于这两个正弦交流电流的说法正确的是

A．在图中t＝0时刻穿过线圈的磁通量均为零

B．线圈先后两次转速之比为3∶2

C．交流电a的电动势的有效值为5V

D．交流电b的电动势的最大值为5 V

如图所示，电阻不计的光滑金属导轨平行放置在倾角为的斜面上，下端接有固定电阻和金属棒cd，它们的电阻均为R。两根导轨间宽度为L，磁感应强度为B的匀强磁场垂直于导轨面向上。质量为m、电阻不计的金属棒ab垂直放置在金属导轨上，在沿斜面向上且与金属棒垂直的恒力F的作用下，沿导轨以速率v匀速上滑，而金属棒cd保持静止。以下说法正确的是

A．金属棒ab中的电流为

B．作用在金属棒ab上各力的合力做功为零

C．金属棒cd的质量为

D．金属棒ab克服安培力做功等于整个电路中产生的焦耳热

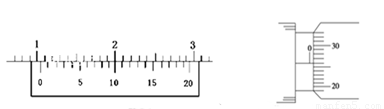

（6分）请把仪器的读数写在图像下方的横线上

                   cm                                    mm

一同学在某次实验中利用打点计时器打出的一条纸带如下图所示。A、B、C、D、E、F是该同学在纸带上选取的六个计数点，其中计数点间还有若干个点未标出，设相邻两个计数点间的时间间隔为T。该同学用刻度尺测出AC间的距离为S₁，BD间的距离为S₂，则打B点时小车运动的速度＝          ，小车运动的加速度a=            。

（9分）实验室给出下列器材，请你完成一节干电池电动势和内阻的测定。

A．一节待测干电池(内阻大于2 Ω)

B．电流表，量程0.6 A，内阻5 Ω左右

C．电流表，量程1.5 A，内阻0.5 Ω左右

D．电压表，量程2.0 V，内阻5 kΩ左右

E．滑动变阻器，最大阻值为100 Ω

F．滑动变阻器，最大阻值为10 Ω

G．电键一只、导线若干

（1）该实验所需器材                          (填器材前面字母)；

（2）请在虚线框中画出该实验电路图；

（3）下表列出了某组同学测得的实验数据，根据表中数据，作出U－I图线(下图)，并根据图线计算被测电池的电动势为                   V，内阻为                 Ω。

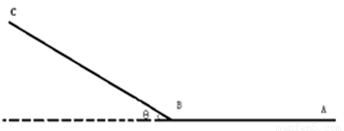

（11分）我国第一艘航空母舰“辽宁号”已经投入使用。为使战斗机更容易起飞，“辽宁号”使用了跃飞技术，其甲板可简化为如图所示的模型：AB部分水平，BC部分倾斜，倾角为。战机从A点开始滑跑，C点离舰，此过程中发动机的推力和飞机所受甲板和空气阻力的合力大小恒为F，ABC甲板总长度为L，战斗机质量为m，离舰时的速度为v_m，不计飞机在B处的机械能损失。求AB部分的长度。

(12分)如图所示，倾角为45°的粗糙斜面AB底端与半径R=0.4m的光滑半圆轨道BC平滑相接，O为轨道圆心，BC为圆轨道直径且处于竖直平面内，A、C两点等高。质量m=1kg的滑块（可视为质点）从A点由静止开始下滑，恰能滑到与O等高的D点，g取10m/s²。

（1）求滑块与斜面间的动摩擦因数μ；

（2）若使滑块能到达C点，求滑块至少从离地多高处由静止开始下滑；

（3）若滑块离开C处后恰能垂直打在斜面上，求滑块经过C点时对轨道的压力。

（14分）电子扩束装置由电子加速器、偏转电场和偏转磁场组成。偏转电场的极板由相距为d的两块水平平行放置的导体板组成，如图甲所示。大量电子由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间OO＇射入偏转电场。当两板不带电时，这些电子通过两板之间的时间为2t₀；当在两板间加最大值为U₀、周期为2t₀的电压（如图乙所示）时，所有电子均能从两板间通过，然后进入竖直宽度足够大的匀强磁场中，最后打在竖直放置的荧光屏上。已知磁场的磁感应强度为B，电子的质量为m、电荷量为e，其重力不计。

（1）求电子离开偏转电场时的位置到OO＇的最小距离和最大距离；

（2）要使所有电子都能垂直打在荧光屏上，

（i）求匀强磁场的水平宽度L；

（ii）求垂直打在荧光屏上的电子束的宽度。

下列说法中正确的是

A．单晶体的各向异性是由晶体微观结构决定的

B．布朗运动就是液体分子的运动

C．能量转化和守恒定律是普遍规律，但是能量耗散违反能量转化和守恒定律

D．小昆虫水黾可以站在水面上是由于液体表面张力的缘故

E．物体可从单一热源吸收的热量并全部用于做功，而不引起其它变化
