如图所示是某电源的路端电压与电流的关系图象，下面结论正确的是（   ）

A．电源的电动势为6.0V

B．电源的内阻为12Ω

C．电源的短路电流为0.5A

D．电流为0.3A时的外电阻是18Ω

下列关于静电场的说法正确的是（   ）

A．正电荷只在电场力作用下，一定从高电势向低电势运动

B．在孤立的点电荷形成的电场中没有场强相等的两点，但有电势相等的两点

C．场强为零处，电势不一定为零；电势为零处，场强不一定为零

D．初速度为零的正电荷在电场力作用下一定沿电场线运动

如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V₁、V₂示数变化的绝对值分别为ΔU₁和ΔU₂，下列说法中正确的是（   ）

A.小灯泡L₁、L₃变暗，L₂变亮

B.小灯泡L₃变暗，L₁、L₂变亮

C.ΔU₁<ΔU₂

D.ΔU₁>ΔU₂

 图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷。一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点。则该粒子（   ）

A．带正电

B．在c点受力最大

C．在b点的电势能大于在c点的电势能

D．由a点到b点的动能变化大于由b点到c点的动能变化

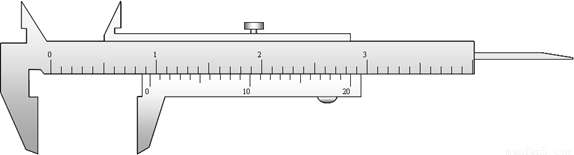

游标卡尺读数为___________mm，螺旋测微器的读数为___________mm。

把量程为3mA的电流表改装成欧姆表的结构示意图，其中电源电动势E=1.5 V．经改装后，若将原电流表3mA刻度处的刻度值定为零位置,则2 mA刻度处应标____________Ω，1 mA刻度处应标____________Ω.

如图是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量       ；当S旋到位置      时，可用来测量电流，其中S旋到位置       时量程较大。

如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I－U特性曲线的实验器材。

（1）根据实验原理，选取合适的电表量程，用笔画线代替导线，将图甲中的实验电路图连接完整。

（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于___________端（选填“A”、“B”或“AB中间”）

（3）某同学根据得到的实验数据，在图丙中画出小灯泡的I－U特性曲线。由图可知当小灯泡两端的电压为1.2V时的功率为______________W.

（6分）在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0Ω，电阻R₁=10Ω，R₂=10Ω，R₃=30Ω，R₄=35Ω，电容器的电容C=100μF，电容器原来不带电。求接通开关S后流过R₄的总电量。

(8分)如图所示，电源电动势E=10V，内阻r=0.5Ω；开关闭合后“8V、 12W”的灯泡恰好能正常发光，电动机也正常工作，电动机M绕组的电阻R₀=1Ω，求：

（1）电源的总功率；

（2）电动机的输出功率。
