如图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流，各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是(　　)

如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN施力使它沿导轨方向以速度v做匀速运动．令E表示MN产生的电动势，U表示MN两端的电压的大小，则(　　)

A．U＝Blv

B．E＝Blv

C．流过固定电阻R的感应电流由b到d

D．流过固定电阻R的感应电流由d到b

如图所示，电路中A、B是完全相同的灯泡，L是一带铁芯的线圈．开关S原来闭合，则开关S断开的瞬间(　　)

A．L中的电流方向改变，灯泡B立即熄灭

B．L中的电流方向不变，灯泡B要过一会儿才熄灭

C．L中的电流方向改变，灯泡A比B熄灭慢

D．L中的电流方向不变，灯泡A比B熄灭慢

在下图所示的四种磁场情况中能产生恒定的感生电场的是(　　)

研究表明，地球磁场对鸽子识别方向起着重要作用．鸽子体内的电阻大约为10³Ω，当它在地球磁场中展翅飞行时，会切割磁感线，在两翅之间产生动生电动势．这样，鸽子体内灵敏的感受器即可根据动生电动势的大小来判别其飞行方向．若某处地磁场磁感应强度的竖直分量约为0.5×10^－4T.鸽子以20m/s速度水平滑翔，则可估算出两翅之间产生的动生电动势约为(　　)

A．30mV　　  B．3mV     C．0.3mV    D．0.03mV

有一个1000匝的线圈，在0.4秒内通过它的磁通量从0.02Wb增加到0.09Wb；如果线圈的电阻是10Ω，把一个电阻为990Ω的电热器连接在它的两端则（   ）

A．线圈产生的电动势为175V

B．线圈产生的电动势为0.175V

C．通过电热器的电流为0.175A

D.通过电热器的电流为17.5A

甲、乙两个完全相同的铜环可绕固定的轴无摩擦旋转，若分别加上如图所示的匀强磁场，当同时给甲、乙相同的初速度旋转时（  ）

A．甲环先停

B．乙环先停

C．两环同时停下

D.无法判断两环停止的先后

有一带电量为+q，质量为m的带电粒子，沿如图所示的方向，从A点沿着与边界夹角30⁰、并且垂直磁场的方向，进入到磁感应强度为B的匀强磁场中，已知磁场的上部没有边界，若离子的速度为v，则该粒子离开磁场时，距离A点的距离（  ）

A.B.C.D.

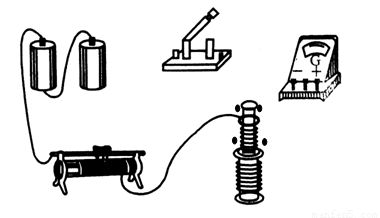

（8分）如图所示为“研究电磁感应现象”的实验装置．

(1)将图中所缺的导线补接完整．

(2)在闭合开关时发现灵敏电流计的指针向右偏转了一下，那么合上开关后(　　)

A．将原线圈迅速插入副线圈时，电流计指针向右偏转一下

B．将原线圈插入副线圈后，电流计指针一直偏在零点左侧

C．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下

D．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下

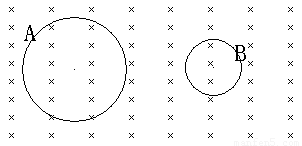

（8分）如图所示，A、B两个闭合线圈用同样的导线制成，匝数均为10匝，半径 ，图示区域内有匀强磁场，且磁感应强度随时间均匀减小。A、B线圈中产生的感应电动势之比为              ，两线圈的感应电流之比为                    。
