题目内容

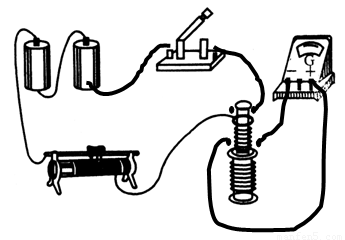

（8分）如图所示为“研究电磁感应现象”的实验装置．

(1)将图中所缺的导线补接完整．

(2)在闭合开关时发现灵敏电流计的指针向右偏转了一下，那么合上开关后(　　)

A．将原线圈迅速插入副线圈时，电流计指针向右偏转一下

B．将原线圈插入副线圈后，电流计指针一直偏在零点左侧

C．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下

D．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下



【答案】

（1）

（2）（ AD ）

【解析】

试题分析：根据楞次定律，将原线圈迅速插入副线圈与闭合开关都会使磁通量增加，因此产生的电流方向一样；将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流减小，磁通量变小，所以产生的感应电流与磁通量增加时产生的感应电流方向相反。因此AD正确。

考点：楞次定律
