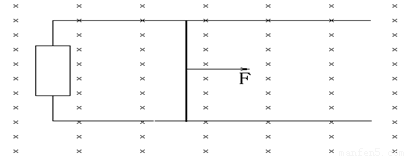

（12分）如图所示，两光滑平行导轨的间距为L=2m，左端连接一阻值为R=40Ω的电阻；把该装置垂直于磁场、放入磁感应强度为B=0.5T的匀强磁场中。在导轨上放一电阻为r=10Ω的导体棒，导体棒与导轨接触良好;若在一拉力F的作用下，导体棒以v=10m/s的速度匀速向右运动，

求：（1）导体棒上产生的感应电动势为多少？

（2）电路中的感应电流多大？电路中电流的方向如何（顺时针或逆时针）？

（3）拉力F的值为多大？

（12分）如图(1)所示 ，线圈匝数n＝200匝，直径d₁＝40cm，电阻r＝2Ω，线圈与阻值R＝6Ω的电阻相连．在线圈的中心有一个直径d₂＝20cm的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)

(1)通过电阻R的电流方向和大小；

(2)电压表的示数．

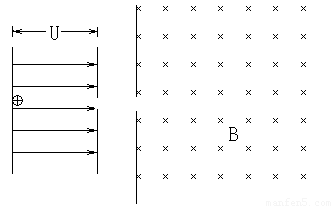

（12分）一荷质比为的带电粒子经一电场U=150V加速进入到一只有左边界的匀强磁场中，已知匀强磁场的磁感应强度为B=0.1T 求：

（1）粒子离开电场时的速度

（2）粒子离开磁场左边界的位置距离进入点的长度

（3）粒子在磁场中运动的时间

如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是 (   　)

A．a代表的电阻丝较粗

B．b代表的电阻丝较粗

C．a电阻丝的阻值小于b电阻丝的阻值

D．图线表示的电阻丝的阻值与电压成正比

把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P_甲和P_乙表示，则下列结论中正确的是  (　 　)

A．P_甲＝P_乙          B．P_甲＝3P_乙          C．P_乙＝3P_甲         D．P_乙>3P_甲

如图为两个不同闭合电路中两个不同电源的U－I图象，则下列说法正确的是 ( 　  　)

A．电动势E₁＝E₂，发生短路时的电流I₁>I₂

B．电动势E₁＝E₂，内阻r₁>r₂

C．电动势E₁＝E₂，内阻r₁<r₂

D．电流相同时，电源1的输出功率大

如图所示，电流表、电压表均为理想电表， L为小电珠。R为滑动变阻器，电源电动势为E，内阻为r。现将开关S闭合，当滑动变阻器滑片P向左移动时，下列结论正确的是(　 　)

A．电流表示数变小，电压表示数变大

B．小电珠L变亮

C．电容器C上电荷量减小

D．电源的总功率变大

使用多用电表的欧姆挡测电阻时，下列说法正确的是(   　)

A．测量前应检查指针是否停在“Ω”刻度线的“∞”处

B．每一次换挡，都要重新进行一次调零

C．在外电路，电流从红表笔流经被测电阻到黑表笔

D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量

如图所示，定值电阻R₀=5.0 Ω，当电阻箱阻值为R=7.0 Ω时，电流表的示数为0.50 A。那么当电阻箱阻值为R´=15 Ω时，电流表的示数可能是(    )

①0.30 A；②0.38 A；③0.52 A；④0.58 A。

A．只可能是①②        B．只可能是②       C．只可能是③④        D．只可能是③

如图所示，a、b分别表示一个电池组和一只电阻的伏安特性曲线。以下说法正确的是    (    )

A．电池组的内阻是1 Ω

B．电阻的阻值为0.33 Ω

C．将该电阻接在该电池组两端，电池组的输出功率将是4 W

D．改变外电阻的阻值时，该电池组的最大输出功率为4 W
