如图所示是两个电源的U－I图象，下列说法中正确的是(　 　)

A．电动势E₁＝E₂，内阻r₁＜r₂

B．电动势E₁＝E₂，内阻r₁＞r₂

C．电动势E₁>E₂，发生短路时的电流I₁＞I₂

D．当两电源的工作电流变化相同时，电源2的路端电压变化较大

灵敏电流计的内阻是Rg=200，满偏电流是Ig=1mA，要把这个电流表改装成量程为6.0V的电压表，应        （填“串联”或“并联”）一个阻值为           的电阻，改装电压表的内阻为

在“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了小灯泡(2.5 V,0.3 A)、电流表、电压表以及滑动变阻器等实验器材：

（1）请在图甲上把变阻器连接完整，要求灯泡上的电压能够从零开始。

（2）图乙为实验中某同学连接好的实验电路图，在开关S闭合之前，应把滑动变阻器的滑动片P移到________位置(填“A端”或“B端”)；实验中滑动片P从中间位置向B端移动过程中会观察到电压表读数变________(填“大”或“小”)．

（3）如图所示是该研究小组测得小灯泡的I－U关系图线。由图线可知，小灯泡灯丝电阻随温度的升高而      （填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为2V时，其灯丝电阻值约为        Ω。（保留两位有效数字）

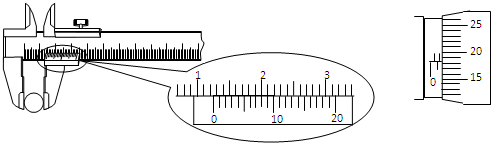

某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度，读出图中的示数，该金属圆片的直径的测量值为         cm，厚度的测量值为         mm。

（15分）在匀强电场中，将一电荷量为2×10^-5C的负电荷由M点移到N点，其电势能增加了10^-3Ｊ，已知M、N间的距离为2cm，两点连线与电场线（方向未知）成60⁰角，如图所示。

（1）在图上标出电场线的方向

（2）M、N两点间的电势差U_MN等于多少？ 设M点电势为0，则N点电势φ_N等于多少？

（3）该匀强电场的场强为多大？

（15分）如图所示，R为电阻箱，电压表为理想电压表．当电阻箱读数为R₁=2Ω时，电压表读数为U₁=4V；当电阻箱读数为R₂=5Ω时，电压表读数为U₂=5V．求：

（1）电源的电动势E和内阻r

（2）当电阻箱R读数为多少时，电源的输出功率最大?最大值P_m为多少?

下列情形中的物体可以看做质点的是

A．研究郭晶晶在跳水比赛中的动作时

B．一枚硬币用力上抛，猜测它落地时是正面朝上还是反面朝上

C．研究邢慧娜在万米长跑中运动的快慢时

D．研究足球运动员踢出的“香蕉球”的旋转运动特点时

两位杂技演员，甲从高处自由落下的同时乙从蹦床上竖直跳起，结果两个同时落到蹦床上，若以演员自己为参考系，此过程中他们各自看到对方的运动情况是

A．甲看到乙先朝上、再朝下运动

B．甲看到乙一直朝上运动

C．乙看到甲先朝下、再朝上运动

D．甲看到乙一直朝下运动

以下说法正确的是

A．列车员说： “火车8点42分到站，停车8分。”8点42分和8分均指时刻

B．列车员说：“火车8点42分到站，停车8分。”8点42分和8分均指时间

C．出租车的收费标准有“2.00元/公里”，其中的“公里”指的是路程

D．出租车的收费标准有“2.00元/公里”，其中的“公里”指的是位移

关于位移和路程,下列说法正确的是

A.质点运动的位移大小可能大于路程

B.位移和路程都是矢量

C.质点通过一段路程,位移不可能是零

D.质点运动一段时间,路程不能为零但位移可能为零
