如图所示，由两块相互靠近的平行金属板组成的平行板电容器的极板N与静电计相接，极板M接地。用静电计测量平行板电容器两极板间的电势差U。在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度。下面哪些操作将使静电计指针张角变小

A．将M板向下平移

B．将M板向上平移

C．将M板沿水平向左方向远离N板

D．在M、N之间插入云母板

在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V。则这台电动机正常运转时输出功率为

A．32W       B．44W       C．47W        D．48W

如图所示，实线为电场线，虚线为等势线，且AB＝BC，电场中的A、B、C三点的场强分别为E_A、E_B、E_C，电势分别为φ_A、φ_B、φ_C，AB、BC间的电势差分别为U_AB、U_BC，则下列关系中不正确的是

A．φ_A＞φ_B＞φ_C          B．E_C＞E_B＞E_A         C．U_AB＜U_BC             D．U_AB＝U_BC

如图所示，空间有一水平匀强电场，在竖直平面内有一初速度v₀的带电微粒，沿图中直线由A运动至B，其能量变化情况是

A．动能减少，重力势能增加，电势能减少

B．动能减少，重力势能增加，电势能增加

C．动能不变，重力势能增加，电势能减少

D．动能增加，重力势能增加，电势能减少

如图所示，a、b和c表示电场中的三个等势面，a和c的电势分别为U和U，a、b的电势差等于b、c的电势差．一带电粒子从等势面a上某处以速度释放后，仅受电场力作用而运动，经过等势面c时的速率为，则它经过等势面b时的速率为

A．      B．   C．      D．

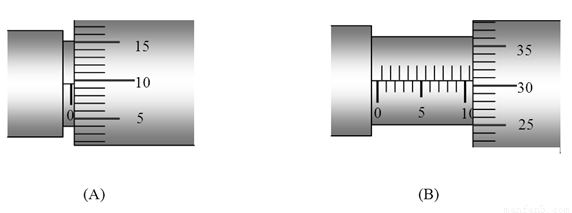

(4分)下图中千分尺的读数是A           mm，  B            mm

（8分）在测定小灯泡电阻的实验中，已知该小灯泡的阻值约为5Ω左右，现备有以下器材：

A．电池组E（3V）

B．滑动变阻器R₁（0~10Ω，额定电流2A）

C.滑动变阻器R₁（0~50Ω，额定电流1A）

D．电流表A₁（0~3A，内阻约0.1Ω）

E．电流表A₂（0~0.6A，内阻约0.5Ω）

F．电压表V₁（0~3V，内阻约6kΩ）

G．电压表V₂（0~15V，内阻约30kΩ）

G．电键、导线

（1）本实验中滑动变阻器、电流表、电压表应选用的是____________。（填写各器材前面的字母代号）

（2）请在方框中画出实验电路图，并以笔划线代替导线将实物图补充完整。

（3）在闭合开关S前，滑动变阻器触头应放在_________端。（选填“a”或“b”）

（4）该实验存在系统误差，误差的结果是测量值         真实值。（选填“大于”或“小于”）

如图所示，用长为的绝缘细线悬挂一带电小球，小球质量为m。现加一水平向右、场强为E的匀强电场，平衡时小球静止于A点，细线与竖直方向成θ角。

（1）求小球所带电荷量的大小；

（2）若将细线剪断，小球将在时间t内由A点运动到电场中的P点（图中未画出），求A、P两点间的距离；

（3）求A、P两点间电势差的

如图所示，竖直面内有一绝缘轨道，AB部分是光滑的四分之一圆弧，圆弧半径R=0.5m，B处切线水平，BC部分为水平粗糙直轨道。有一个带负电的小滑块（可视为质点）从A点由静止开始下滑，运动到直轨道上的P处刚好停住。小滑块的质量m=1kg，带电量为保持不变，滑块小轨道BC部分间的动摩擦因数为μ=0.2，整个空间存在水平向右的匀强电场，电场强度大小为E=4.0×10²N/C.（g=10m/s²）

（1）求滑块到达B点瞬间的速度大小

（2）求滑块到达B点瞬间对轨道的压力大小。

（3）求BP间的距离，

如图所示，长为L (L=ab=dc)，高为L(L=bc=ad)的矩形区域abcd内存在着匀强电场。电量为q、质量为m、初速度为的带电粒子从a点沿ab方向进入电场，不计粒子重力。求：

（1）若粒子从c点离开电场，求电场强度的大小；

（2）若粒子从bc边某处离开电场时速度为，求电场强度的大小。
