如图所示，一质量为m、电量为q的带电小球，以初速度v₀从a点竖直向上射入匀强电场中，匀强电场方向水平向右．它通过电场中的b点时，速率为2v₀，方向与电场方向一致，则a、b两点间的电势差为：(　　)

A．mv/(2q)　　　　B．3mv/q       C．2mv/q        D．3mv/(2q)

如图所示的电路中，定值电阻的阻值为10Ω，电动机M的线圈阻值为2Ω，a、b两端加有44V的恒定电压，理想电压表的示数为24V，由此可知：（    ）

A．通过电动机的电流为12A

B．电动机消耗的功率为48W

C．电动机线圈在1分钟内产生的热量为48J

D．电动机输出的机械功率为8W

如图所示的电路中，各个电键均闭合，且k₂接a，现要使静止在平行板电容器两极板之间的带电微粒向下运动，则应该：(     )

A．将k₁断开     B．将k₂掷在b     C．将k₂掷在c      D．将k₃断开

如图所示，MPQO为有界的竖直向下的匀强电场，电场强度为E，ACB为光滑固定的半圆形轨道，轨道半径为R，A、B为圆水平直径的两个端点，AC为圆弧．一个质量为m，电荷量为－q的带电小球，从A点正上方高为H处由静止释放，并从A点沿切线进入半圆轨道．不计空气阻力及一切能量损失，关于带电小球的运动情况，下列说法正确的是：(     )

A．小球可能从B点离开半圆形轨道

B．小球在AC部分可能做匀速圆周运动

C．若小球能从B点离开，上升的高度一定小于H

D．小球到达C点的速度可能为零

如图所示，a、b、c、d是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab＝cd＝L，ad＝bc＝2L，电场线与矩形所在平面平行. 已知a点电势为20 V，b点电势为24 V，d点电势为12 V．一个质子从b点以v₀的速度射入此电场，入射方向与bc成45°，一段时间后经过c点．不计质子的重力．下列判断正确的是：(　　)

A．c点电势为16V

B．场强的方向由b指向d

C．质子从b运动到c所用的时间为

D．质子从b运动到c，电场力做功为8 eV

如图所示，A和B是置于真空中的两平行金属板，所加电压为U。一带负电的粒子以初速度v₀由A板小孔水平射入电场中，粒子刚好能达到金属板B。如果要使粒子刚好达到两板间距离的一半处，可采取的办法有：（   ）

A、初速度为v₀/2，电压U不变　     B、初速度为v₀/2，电压为U/2

C、初速度为v₀，电压为2U　　      D、初速度为v₀，电压为

在如图所示电路中，电源内阻为r，定值电阻R₀=r，滑动变阻器R的全部阻值为2r，当滑动头P由a向b端滑动时：(      )

A.电源输出功率逐渐变大

B.电源的输出功率先变小后变大

C.电源内部消耗的功率逐渐变小

D.滑动变阻器R消耗的功率逐渐变小

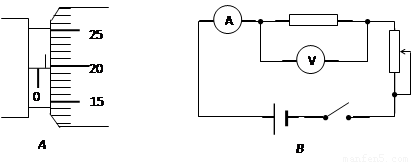

在《测定金属丝电阻率》的实验中，用螺旋测微器测金属丝直径时读数如下图A，则金属丝的直径为____________ mm．若用下图中B测金属丝的电阻，则测量结果将比真实值________．（填“偏大”或“偏小”）

如图是定性研究平行板电容器的电容与结构之间的关系的装置，平行板电容器的A板与静电计相连，B板和静电计金属壳都接地．若充电后保持电容器带电量不变，正对面积减小时，静电计指针的偏转角度将＿＿＿＿；（填“变大”或“变小”）

为了描绘标有“3V，0．4W”的小灯泡的伏安特性曲线，要求小灯泡电压能从零开始变化．所给器材如下：

A．电流表（0~200mA，内阻0．5Ω）

B．电流表（0~0．6A，内阻0．01Ω）

C．电压表（0~3V，内阻5kΩ）

D．电压表（0~15V，内阻50kΩ）

E．滑动变阻器（0~10Ω，0．5A）

F．滑动变阻器（0~1kΩ，0．1A）

G．电源（3V）

H．电键一个，导线若干．

（1）为了完成上述实验，实验中应选择的仪器是________________．（填仪器前的字母）

（2）在Ⅱ卷的虚线框中画出完成此实验的原理图，并将实物按电路图用导线连好．

（3）此实线描绘出的I—U图线是________ （填“曲线”．“直线”），其原因是____________________．
