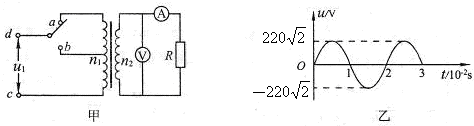

如图甲所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，图中电表均匀为理想的交流电表，定值电阻R=10Ω，其余电阻均不计，从某时刻开始在原线圈c，d两端加上如图乙所示的交变电压，则下列说法中正确的是

A．当单刀双掷开关与a连接，电流表的示数为2.2A

B．当单刀双掷开关与a连接且t=0.01s时，电流表示数为零

C．当单刀双掷开关由a拨到b时，原线圈的输入功率变为原来的4倍

D．当单刀双掷开关由a拨到b时，副线圈输出电压的频率变为25Hz

如图所示，斜面体A静止放置在水平地面上，质量为m的物体B在外力F（方向水平向右）的作用下沿斜面向下做匀速运动，斜面体始终保持静止，则下列说法中正确的是

A．若撤去力F，物体B将沿斜面向下加速运动

B．若撤去力F，A所受地面的摩擦力方向向左

C．若撤去力F，物体A所受地面的摩擦力可能为零

D．若撤去力F，A所受地面的摩擦力方向可能向右

在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小均为B的强磁场区域，区域I的磁场方向垂直斜面向上，区域II的磁场方向垂直斜面向下，磁场的宽度HP及PN均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，t₁时刻ab边刚越过GH进入磁场I区域，此时导线框恰好以速度v₁做匀速直线运动；t₂时刻ab边下滑到JP与MN的中间位置，此时导线框又恰好以速度v₂做匀速直线运动。重力加速度为g，下列说法中正确的是

A．当ab边刚越过JP时，导线框具有加速度大小为a=gsinθ

B．导线框两次匀速直线运动的速度v₁:v₂=4：1

C．从t₁到t₂的过程中，导线框克服安培力做功的大小等于重力势能的减少

D．从t₁到t₂的过程中，有机械能转化为电能

（5分）一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，圆盘加速转动时，把角速度的增加量△ω与对应时间△t的比值定义为角加速度β（即）我们用电磁打点计时器（所接交流电的频率为50Hz）、复写纸、米尺、游标卡尺、纸带来完成下述实验：

①如图甲所示，将打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔，然后固定在圆盘的侧面，当圆盘转动时，纸带可以卷在圆盘侧面上；

②接通电源，打点计时器开始打点，启动控制装置使圆盘匀加速转动；

③经过一段时间，停止转动和打点，取下纸带，进行测量。

（1）用20分度的游标卡尺测得圆盘的直径如图乙所示，圆盘的直径d为      cm；

（2）如图丙所示，纸带上A、B、C、D……为计数点，相邻两计数点间有四个点未画出，则打下计数点D时，圆盘转动的角速度为        rad/s，纸带运动的加速度大小为     m/s²，圆盘转动的角加速度大小为        rad/.s²（本小题计算结果保留三位有效数字）

（10分）要测量一个量程已知的电压表的内阻，所备器材如下：

A．待测电压表V（量程3V，内阻未知）

B．电流表A（量程3A，内阻0.01Ω）

C．定值电阻R（阻值2kΩ，额定电流50mA）

D．蓄电池E（电动势略小于3V，内阻不计）

E．多用电表

F．开关S₁、S₂，导线若干

有一同学利用上面所给器材，进行如下实验操作：

（1）首先，用多用电表进行粗测，选用“×100”挡且操作方法正确。若这时刻度盘上的指针位置如图甲所示，则测量的结果是_____________。

（2）为了更精确地测出此电压表内阻，该同学设计了如图所示的乙、丙实验电路，你认为其中较合理的电路图是_________________。

（3）用你选择的电路进行实验时，请简述实验步骤：_______；用上述所测量的符号表示电压表的内阻

R_V＝_______________。

（14分）如图所示，质量为10kg的环在F=200N的拉力作用下，沿固定在地面上的粗糙长直杆由静止开始运动，杆与水平地面的夹角θ=37°，拉力F与杆的夹角为θ。力F作用0.5s后撤去，环在杆上继续上滑了0.4s后速度减为零。

（已知sin37°=0.6,cos37°=0.8,g=10m/s²）求：

（1）环与杆之间的动摩擦因数μ；

（2）环沿杆向上运动的总距离s。

（18分）如图a所示，竖直直线MN左方有水平向右的匀强电场，现将一重力不计，比荷的正电荷置于电场中O点由静止释放，经过后，电荷以v₀=1.5×10⁴m/s的速度通过MN进入其右方的匀强磁场，磁场与纸面垂直，磁感应强度B按图b所示规律周期性变化（图b中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t=0时刻，忽略磁场变化带来的影响）。求：

（1）匀强电场的电场强度E；

（2）图b中时刻电荷与O点的竖直距离r。

（3）如图在O点下方d=39.5cm处有一垂直于MN的足够大的挡板，求电荷从O点出发运动到挡板所需要的时间。（结果保留2位有效数字）

（6分）以下说法正确的是

A．当分子间距离增大时，分子间作用力减小，分子势能增大

B．已知某物质的摩尔质量为M，密度为ρ，阿伏加德罗常数为N_A，则该种物质的分子体积为V₀＝

C．自然界一切过程能量都是守恒的，符合能量守恒定律的宏观过程都能自然发生

D．液晶既具有液体的流动性，又具有单晶体的光学向异性的特点

E．一定质量的理想气体，压强不变，体积增大，分子平均动能增加

（9分）如图所示，上端开口的光滑圆形气缸竖直放置，截面积为40cm²活塞将一定质量的气体封闭在气缸内。在气缸内距缸底60cm处设有卡环ab，使活塞只能向上滑动。开始时活塞搁在ab上，缸内气体的压强等于大气压强P0＝1.0×10⁵Pa,温度为300k.现缓慢加热气缸内气体，当温度缓慢升高为330k,活塞恰好离开ab;当温度缓慢升高到363k时，（g取10m/s²）求：

①活塞的质量

②整个过程中气体对外界做的功。

（6分）一列沿x轴传播的简谐横波，t=0时刻的波形如图所示，此时质点P恰在波峰，质点Q恰在平衡位置且向上振动。再过0．2s，质点Q第一次到达波峰，则正确的是

A．波沿x轴负方向传播

B．波的传播速度为30m／s

C．1s末质点P的位移为零

D．质P的振动位移随时间变化的关系式为

E．0至0．9s时间内P点通过的路程为O．9m
