在“测定电池的电动势和内阻”的实验中，

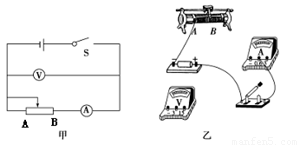

（1）完成本实验中的实物图连接

（2）在上图的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑动触头应置于_______端（填“A”或“B”）．

（3）上图是根据实验数据作出的U－I图象，由图可知，电源的电动势E=___V，内阻r=____Ω。

将一个电量为1×10^－6C的负电荷从电场中的A点移到B点，克服电场力做功2×10^－6J。从C点移到D点，电场力做功7×10^－6J。若已知B点电势比C点高3V，求（1）A到B的电势差；（2）A到D的电势差；（3）设C点的电势为零，则D点的电势为多少？

如图所示，在第一象限有一匀强电场，场强大小为E，方向与y轴平行；一质量为m、电荷量为－q(q>0)的粒子以平行于x轴的速度从y轴上P点处射入电场，已知OP＝L，OQ＝2L.不计粒子重力．求：

(1)粒子在第一象限中运动的时间．

(2)粒子离开第一象限时速度方向与x轴的夹角．

如图所示的电路中，R₂=30Ω，R₃=15Ω，  S闭合时，电压表V的示数为11.4V，电流表A的示数为0.2A，S断开时，电流表A的示数为0.3A，求：

（1）电阻R₁的值；

（2）电源电动势E和内  阻r的值。

物理学的发展离不开许多物理学家的智慧和奋斗，我们学习物理知识的同时也要学习

他们的精神，记住他们的贡献。关于他们的贡献，以下说法正确的是  （      ）

A.奥斯特通过实验发现通电导线周围存在磁场，并提出了判断磁场方向的右手定则

B.楞次通过近十年的艰苦探索终于发现了“磁生电”的条件

C.法拉第通过实验发现了电磁感应现象，并总结出了感应电流方向的判断方法

D.麦克斯韦认为，磁场变化时会在空间中激发产生感生电场

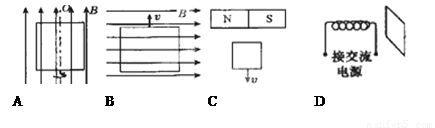

在如图所示的条件下，闭合矩形线圈能产生感应电流的是（      ）

在电磁感应现象中，下列说法中正确的是  (      )

A．感应电流的磁场总是跟原来的磁场方向相反

B．感应电流的磁场总是阻碍原来磁场磁通量的变化

C．闭合线框放在变化的磁场中一定能产生感应电流

D．闭合线框放在匀强磁场中做切割磁感线运动，一定能产生感应电流

下列各图中，相同的条形磁铁穿过相同的线圈时，线圈中产生的感应电动势最大的是

照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时(      )

A．总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低

B．总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小

C．总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大

D．供电线路上的电流恒定，但开的灯比深夜时多，通过每盏灯的电流小

电阻R、电容c与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，S极朝下，如图所示。现使磁铁开始自由下落，在S极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（      ）

A．从a到b，上极板带正电

B.从a到b，下极板带正电

C．从b到a，上极板带正电

D．从b到a，下极板带正电
