如图所示，在xOy坐标平面的第一象限内存在一沿y轴正方向的匀强电场，在第四象限内存在一垂直于xOy平面向里的匀强磁场．现有一电子(质量为m、电荷量大小为e)以初速度v₀从电场中坐标为(3L，L)的P点沿垂直于场强方向射入，然后从x轴上的A点(图中未画出)射入磁场．已知电场强度大小为，磁感应强度为.求：

(1)电子在A点的速度大小及速度方向与x轴负方向的夹角；

(2)电子从磁场中出射点的位置坐标；

(3)电子在磁场中运动所用的时间．

如图所示，两块平行金属极板心MN水平放置，板长L=1 m，间距，两金属板间电压；在平行金属板右侧依次存在ABC和FGH两个全等的正三角形区域，正三角形ABC内存在垂直纸面向里的匀强磁场B_l，三角形的上顶点A与上金属板M平齐，BC边与金属板平行，AB边的中点P恰好在下金属板N的右端点；正三角形FGH内存在垂直纸面向外的匀强磁场B₂，已知A、F、G处于同一直线上，B、C、H也处于同一直线上，AF两点距离为。现从平行金属极板MN左端沿中轴线方向入射一个重力不计的带电粒子，粒子质量，带电量，初速度。

(1)求带电粒子从电场中射出时的速度v的大小和方向

(2)若带电粒子进入中间三角形区域后垂直打在AC边上，求该区域的磁感应强度B_l

(3)若要便带电粒子由FH边界进入FGH区域并能再次回到FH界面，求B₂应满足的条件 。

在物理学的发展过程中，许多物理学家做出了杰出的贡献，下列叙述符合史实的是

A．库仑通过扭秤实验确认了真空中两个静止点电荷之间的相互作用规律

B．奥斯特最早发现了通电导线周围存在磁场，即电流的磁效应

C．法拉第在实验中观察到，在通有恒定电流的静止导线附近的固定导线圈中，会出现感应电流

D．楞次在分析了许多实验事实后提出了感应电流方向的判断方法

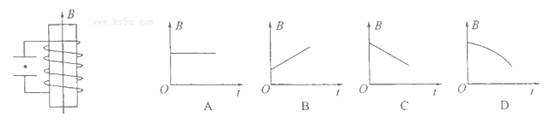

如图所示，将两块水平放置的金属板用导线与一线圈连接，线圈中存在方向竖直向上、大小变化的磁场，两板间有一带正电的油滴恰好处于静止状态，则磁场的磁感应强度B随时间t变化的图象是

如图所示，速度不同的同种带电粒子（重力不计）a、b沿半径AO方向进入一圆形匀强磁场区域，a，b两粒子的运动轨迹分别为AB和AC，则下列说法中正确的是

A．a、b两粒子均带正电

B．a粒子的速度比b粒子的速度大

C．a粒子在磁场中的运动时间比b粒子长

D．两粒子离开磁场时的速度反向延长线一定都过圆心O

如图是一个理想变压器的示意图，S为单刀双掷开关，P是滑动变阻器R的滑动触头，R₀是定值电阻，保持交变电压U₁不变。下列说法正确的是

A．若P的位置不变，S由b合到a处，则电流表示数减小

B．若P的位置不变，S由a合到b处，则电压表示数减小

C．若S置于a处，将P向下滑动，则滑动变阻器R消耗的电功率一定增大

D．若S置于b处，将P向上滑动，则电压表示数增大

如图所示，AC、BD为圆的两条相互垂直的直径，圆心为O，半径为R。E、F为圆周上关于BD对称的两点，EOD=30^o。将电量均为Q的两个异种点电荷分别放在E、F两点，E点放负电荷。静电力常量为K，下列说法正确的是

A．电子沿圆弧从B点运动到C点，电场力做功为零

B．电子在A点的电势能比C点小

C．A点和C点的场强相同

D．O点的场强大小为

某兴趣小组用实验室的手摇发电机和理想变压器给一个灯泡供电，电路如图所示。当线圈以较大的转速n匀速转动时，电压表示数是U₁，额定电压为U₂的灯泡正常发光，灯泡正常发光时电功率为P，手摇发电机的线圈电阻是r，则有

A．电流表的示数是

B．变压器的原副线圈的匝数比是U₂∶U₁

C．从如图所示位置开始计时，变压器输入电压的瞬时值表达式u=

D．手摇发电机的线圈中产生的电动势最大值是

如右图所示，MN右侧有一正三角形匀强磁场区域（边缘磁场忽略不计），上边界与MN垂直。现有一与磁场边界完全相同的三角形导体框，从MN左侧垂直于MN匀速向右运动。导体框穿过磁场过程中所受安培力F的大小随时间变化的图象以及感应电流i随时间变化的图象正确的是（取逆时针电流为正）

如右图所示，一平行板电容器，右极板接电源正极，板长为2d，板间距离为d。一带电量为q、质量为m的负离子（重力不计）以速度v₀贴近左极板沿极板方向射入，恰从右极板下边缘射出。在右极板右侧空间存在垂直纸面方向的匀强磁场（未标出）。要使该负离子在磁场中运动后，又恰能直接从右极板上边缘进入电场，则

A．磁场方向垂直纸面向里

B．磁场方向垂直纸面向外

C．磁感应强度大小为

D．在磁场中运动时间为
