如右图所示，在通电直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd。当通电直导线中的电流逐渐减弱时，导体ab和cd的运动情况是

A．一起向左运动

B．一起向右运动

C．ab和cd相向运动，相互靠近

D．ab和cd相背运动，相互远离

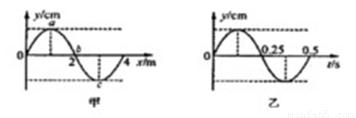

一列简谐波在均匀介质中传播。甲图表示振动开始后t=0．5秒时刻的波形图，乙图表示

甲图中b质点从t=0开始计时的振动图像，则

A．该波沿轴负方向传播

B．质点振动的频率是4Hz

C．该波传播的速度是8m／s

D．a质点和c质点在振动过程中任意时刻的位移都相同

A和B两物体在同一直线上运动的v一t图像如图所示。已知在第3s末两个物体在途中相遇，则下列说法正确的是

A．两物体从同一地点出发

B．出发时B在A前3 m处

C．3 s末两个物体相遇后，两物体可能再相遇

D．运动过程中B的加速度大于A的加速度

为了让乘客乘车更为舒适，某探究小组设计了一种新的交通工具，乘客的座椅能随着坡度的变化而自动调整，使得座椅始终保持水平，当此车加速上坡时，乘客

A．支持力小于重力

B．支持力大于重力

C．受到水平向左的摩擦力作用

D．所受力的合力沿斜面方向向下

两个带正电的点电荷所带电荷量均为Q，从其中一个电荷上取下△Q的电荷量，并加在  另一个电荷上，保持距离不变，那么它们之间的相互作用力与原来相比

A．一定变小    B．一定变大    C．保持不变    D．无法判断

如图所示，水下光源S向水面A点发射一束复色光线，折射光线分成a，b两束，则下列说法正确的是

A．在水中a光的速度比b光的速度小

B．通过同一个单缝发生衍射时，b光中央条纹比a光中央条纹宽

C．若a、b两种单色光由水中射向空气时，a光的临界角较小

D．用同一双缝干涉实验装置做实验，a光的干涉条纹间距大于b光的干涉条纹间距

如图所示，电子在电压为V₁的加速电场中由静止开始运动，然后进入电压为V₂的两块平行极板间的电场中，入射方向和极板平行。整个装置放在真空中，在满足电子能射出平行板区的条件下，一定能使电子的偏移量h变大的是

A．U₁变大、U₂变大

B．U₁变小、U₂变大

C．U₁变大、U₂变小

D．U₁变小、U₂变小

矩形导线框abcd固定在匀强磁场中，磁感线的方向与线框所在的平面垂直，规定磁场的正方向垂直纸面向里，磁感线应强度B随时间t变化规律如图所示，若规定逆时针方向为感应电流的正方向，则下列各图正确的是

在“研究匀变速直线运动”的实验中，某同学得到一条用打点计时器打下的纸带，并在其上取了O、A、B、C、D、E、F共7个计数点(图中每相邻两个计数点间还有四个打点计时器打下的点未画出)，如图所示。打点计时器接的是频率为50Hz的交流电源，计数点问的距离依次为S₁=2.60cm、S₂=4.10cm、S₃=5．60cm、S₄=7 .10cm、S₅=8．60cm、S₆=10.0cm

(1)在打计数点A时纸带的速度为V₁=_____________m/s;

(2)若计数点间的距离依次用S₁、S₂、S₃、S、S₅、S₆表示，相邻两个计数点间的时间间隔用T表示，用逐差法求加速度的表达式为：a=_________,代入数据后，加速度大小为_________m/s。(以上结果均保留三位有效数字)

兴趣小组的同学从实验室中找到一只小灯泡，规格为“2.5 V 0.75w”，为探究小灯泡的电功率P和电压U的关系，利用下面可供选择的实验器材设计一个电路，测量包括零在内通过灯泡的电流和它两端的电压的多组数据，用P=UI分别得到它的电功率，并作出P-U²

图像进行探究。可供选择的实验器材有：

A．小灯泡工(2.5 V 0.75w)

B．电压表V(量程3 V，内阻约3K)

C．电流表A₁(量程100 mA，内阻约2 )

D．电流表A₂ (量程300mA，内阻约0.6 )

E．滑动变阻器R₁(0~10)

F．滑动变阻器置R₂(0～100)

G．电源E(电动势4.0 V，内阻不计)

H．开关S和导线若干

(1)在给定的虚线框中画出他们进行实验的电路原理图，指出上述器材中，电流表选择_________ (选填“A₁”或“A₂”)；滑动变阻器选择_________ (选填“R₁”或“R₂”)。

(2)某同学根据电路图连接实验器材，进行实验，测量了多组数据，测量结束后，应先断开开关，拆除_________两端的导线，再拆除其他导线，最后整理好器材。

(3)处理数据后，在坐标纸上作出P-U²图像，如图所示。可知图中图线并不是一条直线，你认为原因_________。
