（11分）如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R₁＝2 Ω时，电压表读数为U₁＝4 V；当电阻箱读数为R₂＝5 Ω时，电压表读数为U₂＝5 V．求：

(1)电源的电动势E和内阻r；

(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P_m为多少？

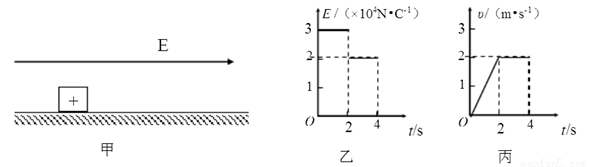

如图甲所示，电荷量为q=1×10^-4C的带正电的小物块置于绝缘水平面上，所在空间存在方向沿水平向右的电场，电场强度E的大小与时间的关系如图乙所示，物块运动速度与时间t的关系如图丙所示，取重力加速度g=10m/s²。求

（1）前2秒内物体加速度的大小；

（2）前4秒内物体的位移；

（3）前4秒内电场力做的功。

（11分）如图所示，真空中水平放置的两个相同极板Y和Y'长为L，相距d，足够大的竖直屏与两板右侧相距b．在两板间加上可调偏转电压U，一束质量为m、带电量为+q的粒子（不计重力）从两板左侧中点A以初速度v₀沿水平方向射入电场且能穿出．

（1）证明粒子飞出电场后的速度方向的反向延长线交于两板间的中心O点；

（2）求两板间所加偏转电压U的范围；

（3）求粒子可能到达屏上区域的长度．

（11分）如图所示，A是一个质量为1×10^-3kg表面绝缘的薄板，薄板静止在光滑的水平面上，在薄板左端放置一质量为1×10^-3kg带电量为q=1×10^-5C的绝缘物块，在薄板上方有一水平电场，可以通过开关控制其有、无及方向．先产生一个方向水平向右，大小E₁=3×10²V/m的电场，薄板和物块开始运动，作用时间2s后，改变电场，电场大小变为E₂=1×10²V/m，方向向左，电场作用一段时间后，关闭电场，薄板正好到达目的地，物块刚好到达薄板的最右端，且薄板和物块的速度恰好为零. 已知薄板与物块间的动摩擦因数µ=0.1，（薄板不带电，物块体积大小不计，g取10m/s²）求：
