图示的电路中，L为自感线圈，A为小灯泡。当开关S闭合后，灯泡正常发光；现断开开关S，以下说法正确的是

A．断开开关S时，灯泡立即熄灭

B．断开开关S时，灯泡逐渐熄灭

C．断开开关S时，通过灯泡的电流方向为从D到C

D．断开开关S时，通过灯泡的电流方向为从C到D

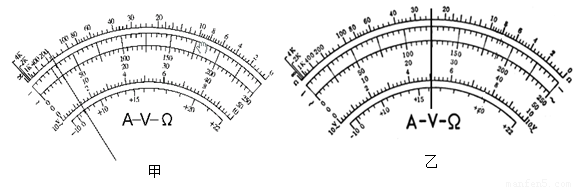

（6分）在实验室，某同学用多用电表欧姆档粗测一段样品的电阻。经正确操作后，用“×10Ω”档时发现指针偏转情况如图甲所示，则他应该换用______档(填“×100Ω”档或“×1kΩ”)重新测量。换档后，在测量前应_________，换档后指针偏转情况如图乙所示，则这一段样品的电阻为。

（7分）在测定镍铜合金丝电阻率的实验中，待测镍铜合金丝长L约0.8m，直径d小于1mm，电阻R在5Ω左右。

① 用螺旋测微器测量镍铜合金丝的直径，读数如图所示，其直径为 mm．

② 在下图的实物中连接实物图。

③ 用伏安法测量镍铜合金丝的电阻，电压表的读数为U，电流表读数为I，根据测量值，得到镍铜合金丝电阻率的表达式为ρ= （用题中的符号表达）．

④由于所用电压表不是理想电压表，所以测得的电阻率比实际值偏（填“大”或“小”）．

(10分) 图示为一匀强电场，已知场强E=2×10²N/C。现让一个电量q=4×10^-8C的电荷沿电场方向从M点移到N点，MN间的距离s=30cm。试求：

（1）电荷从M点移到N点电势能的变化；

（2）M、N两点间的电势差。

（10分）如图，两足够长的光滑平行金属导轨竖直放置，相距为L，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直，一质量为m的导体棒在距离磁场上边界h处由静止释放，导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I。整个运动过程中导体棒与导轨接触良好，且始终保持水平，导体棒在此电路中的有效电阻为R，不计导轨的电阻。求：

（1）磁感应强度的大小B；

（2）电流稳定后，导体棒运动速度的大小v；

（3）流经电流表电流的最大值I_m。

（14分）如图所示，竖直平面坐标系xOy的第一象限，有垂直xOy面向外的水平匀强磁场和竖直向上的匀强电场，大小分别为B和E；第四象限有垂直xOy面向里的水平匀强电场，大小也为E；第三象限内有一绝缘光滑竖直放置的半径为R的半圆轨道，轨道最高点与坐标原点O相切，最低点与绝缘光滑水平面相切于N。一质量为m的带电小球从y轴上（y＞0）的P点沿x轴正方向进入第一象限后做圆周运动，恰好通过坐标原点O，且水平切入半圆轨道并沿轨道内侧运动，过N点水平进入第四象限，并在电场中运动（已知重力加速度为g）。
