（1）一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线：

A：电源E₁：电动势为8.0V，内阻不计；

B：电源E₂：电动势为12.0V，内阻不计；

C：电压表V：量程为0—10V，内阻约为10kΩ

D：电流表A₁：量程为0—3A，内阻约为0.1Ω;

E：电流表A₂：量程为0—300mA，内阻约为1Ω；

F：滑动变阻器R：最大阻值10Ω，额定电流1.0A；

开关S，导线若干。

实验中电源应该选用，电流表应该选用（填前面字母序号）

（2）画出实验电路图：

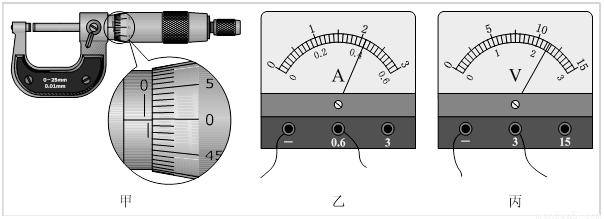

某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数值依次是_________mm、________A、_________V

如图所示，一个带电为+q质量为m的小球，从距地面高h处以一定的初速水平抛出，在距抛出点L（水平距离）处有根管口比小球稍大的竖直细管，管的上端口距地面h/2。为了使小球能无碰撞地通过管子，可在管子上方整个区域内加一水平向左的匀强电场，

求：（1）小球的初速度

（2）应加电场的场强

（3）小球落地时的动能

如图所示，质量为m的小球带有电量q的正电荷，中间有一孔套在足够长的绝缘杆上，杆与水平成α角，与球的摩擦系数为μ。此装置放在沿水平方向磁感应强度为B的匀强磁场之中，从高处将小球无初速释放，小球下滑过程中加速度的最大值是多少？小球运动速度的最大值是多少？

如图所示，宽度为L＝0.2 m的足够长的平行光滑金属导轨固定在绝缘水平面上，导轨的一端连接阻值为R＝1.0 Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度大小为B＝0.2 T．一根质量为m＝10 g的导体棒MN放在导轨上，并与导轨始终接触良好，导轨和导体棒的电阻均可忽略不计．现用垂直MN的水平拉力F拉动导体棒使其沿导轨向右匀速运动，速度为v＝5.0 m/s，在运动过程中保持导体棒与导轨垂直．求：

(1)在闭合回路中产生感应电流I的大小

(2)作用在导体棒上拉力F的大小

(3)当导体棒移动50 cm时撤去拉力，求整个过程中电阻R上产生的热量Q

如图所示，两个界面S₁和S₂互相平行，间距为d，将空间分为三个区域。Ⅰ和Ⅲ两区域内有方向指向纸内的匀强磁场，磁感应强度分别为B₁和B₂。区域Ⅱ内是匀强电场E，方向从S₁垂直指向S₂。一质量为m、电量为-q的粒子（重力不计）以平行于电场线的初速度v₀，从与S₁相距为d/4的O点开始运动，为使该粒子沿图中的轨迹运动（轨迹的两个半圆的半径相等）。求：
