如图所示，一光滑绝缘斜槽放在方向竖直向下、电场强度为E的匀强电场中，从斜槽顶端A沿斜槽向下释放一初速度为v₀的带负电的小球，小球质量为m，带电荷量为q，斜槽底端B与A点的竖直距离为h.则关于小球的情况，下列说法中正确的是

A.只有,小球才能沿斜槽运动到B点

B.只有，小球才能沿斜槽运动到B点

C.小球若沿斜槽能到达B点，最小速度可能是v₀

D.小球若沿斜槽能到达B点，最小速度一定大于v₀

（1）用多用表的欧姆档测量阻值约为几十kW的电阻R_x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔

b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔

c．旋转S使其尖端对准欧姆档´1k

d．旋转S使其尖端对准欧姆档´100

e．旋转S使其尖端对准交流500V档，并拔出两表笔

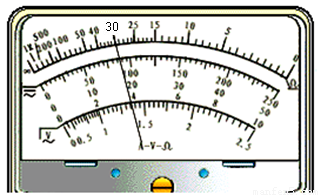

根据右图所示指针位置，此被测电阻的阻值约为__________W。

（2）下述关于用多用表欧姆档测电阻的说法中正确的是： ________

A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量

B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果

C．测量电路中的某个电阻，应该把该电阻与电路断开

D．测量阻值不同的电阻时都必须重新调零

有一个小灯泡上标有“4 V、2 W”的字样，现在要用伏安法描绘这个灯泡的伏安特性图线．现有下列器材供选用：电压表(0～5 V，内阻10 kΩ)，电流表(0～0.6 A，内阻0.4 Ω)，滑动变阻器(10 Ω，2 A)，学生电源(直流6 V)、开关、导线若干

（1）实验时，应选下面两图中_______（甲，乙）电路图来完成实验

（2）根据所选电路图，将下面的实验器材用实线连接成实物电路图，图中部分连线已经连接好，请你完成其余的连线．

某课题研究小组，选用下列器材测定某型号手机所用锂电池的电动势E和内阻r.(电动势约为4 V，内阻在几欧到几十欧之间)

A．电压表V(量程6 V，内阻约为6.0 kΩ)

B．电流表A(量程2 mA，内阻约为50 Ω)

C．电阻箱R(0～999.9 Ω)

D．开关S一只、导线若干

（1）某同学从上述器材中选取了电流表和电阻箱测锂电池的电动势和内阻，你认为可行吗？___________.（填“可行”或“不可行”）

（2）今用上述器材中的电压表和电阻箱测锂电池的电动势和内阻，请画出实验电路图．

（3）根据（2）中实验电路测得的5组U、R数据，已在上图中－坐标系中描出了各点，请作出图象．

（4）根据图象求得E＝________ V，r＝________ Ω.

一束电子流在经U =5000V的加速电压加速后，在距两极板等距处垂直进入平行板间的匀强电场，如图所示.若两板间距d =1.0 cm，板长l =5.0 cm，那么，要使电子能从平行板间飞出，两个极板上最多能加多大电压？

如图所示的电路中，电源电动势E = 6.0V，内阻r = 0.6Ω，电阻R₂ = 0.5Ω，当开关S断开时，理想电流表的示数为1.5A，理想电压表的示数为3.0V，试求：

（1）电阻R₃和R₁的阻值；

（2）当S闭合后，电压表的示数以及R₂上消耗的电功率。

如图所示，两块相同的金属板M和N正对并水平放置，它们的正中央分别有小孔O和O′，两板距离为2L，两板间存在竖直向上的匀强电场；AB是一根长为3L的轻质绝缘竖直细杆，杆上等间距地固定着四个（1、2、3、4）完全相同的带电荷小球，每个小球带电量为q、质量为m、相邻小球间的距离为L，第1个小球置于O孔处．将AB杆由静止释放，观察发现，从第2个小球刚进入电场到第3个小球刚要离开电场，AB杆一直做匀速直线运动，整个运动过程中AB杆始终保持竖直，重力加速度为g．求：
