从粒子源不断发射相同的带电粒子，初速可忽略不计，这些粒子经电场加速后，从M孔以平行于MN方向进入一个边长为d的正方形的磁场区域MNQP，如图所示，磁感应强度大小为B，方向垂直纸面向外，其中PQ的中点S开有小孔，外侧紧贴PQ放置一块荧光屏。当把加速电压调节为U时，这些粒子刚好经过孔S 打在荧光屏上，不计粒子的重力和粒子间的相互作用。

（1）画出带电粒子在磁场中的运动轨迹并作出圆心的位置

（2）请说明粒子的电性求出粒子的比荷（）。

如图所示，在直角坐标系的第一、二象限内有垂直于纸面的匀强磁场，第三象限有沿y轴负方向的匀强电场；第四象限无电场和磁场。现有一质量为m、电荷量为q的粒子以速度v₀从y轴上的M点沿x轴负方向进入电场，不计粒子的重力，粒子经x轴上的N点和P点最后又回到M点，设OM=L，ON=2L。求：

（1）电场强度E的大小；

（2）匀强磁场的磁感应强度的大小和方向；

（3）粒子从M点进入电场经N、P点最后又回到M点所用的时间。

 将不带电的导体A和带有负电荷的导体B接触后，在导体A中的质子数 （    ）

A．增加       B．减少        C．不变       D．先增加后减少

 如图所示，一电子（重力不计）沿两个固定的等量异种电荷的中垂线由匀速飞过，则除库仑力外，电子所受另一个力的大小和方向变化情况是（    ）

A．先变大后变小，方向水平向左

B．先变大后变小，方向水平向右

C．先变小后变大，方向水平向左

D．先变小后变大，方向水平向右

如图所示，虚线为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0 V。一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为28 eV和4 eV。当这一点电荷运动到某一位置，其电势能变为－10 eV时，此时它的动能应为（    ）

 A．8 eV　　       B．13 eV          C．22 eV            D．34 eV

一个标有“220V，60W”的白炽灯泡，加上的电压U由零逐渐增大到220V，在此过程中，如果用图线来表示电压(U）和电流(I）的关系，图中给出的四个图线中，符合实际的是（    ）

 用两个可变的电阻R₁和R₂按图所示的方式连接，可用来调节通过灯泡上的电流大小。如果R₁<<R₂，则(a）、(b）两图中起粗调作用的变阻器是（另一个是起微调作用）（    ）

A．(a）图中R₁起粗调作用， (b）图中R₂起粗调作用

B．(a）图中R₂起粗调作用， (b）图中R₁起粗调作用

C．(a） 、(b）两图中都是R₂起粗调作用

D．(a） 、(b）两图中都是R₁起粗调作用

下图甲为分压器接法电路图，电源电动势为E，内阻不计，变阻器总电阻为r。闭合电键S后，负载电阻R两端的电压U随变阻器本身a、P(滑片）两点间的阻值R_x变化的图线应最接近于乙图中的哪条实线（    ）

A．①     B．②      C．③     D．④

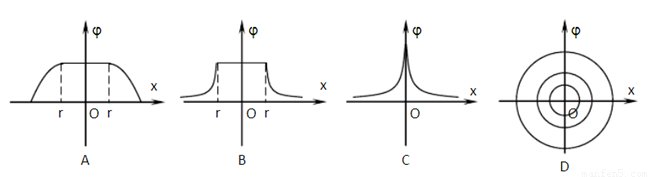

一个半径为r，带正电的实心金属球球心在x轴上的O点，金属球在周围空间产生静电场，则其电势φ在x轴上的分布情况正确的是（    ）

如图所示，有一束电子正在y轴上向y轴正方向移动，则在z轴上某点A处的磁场方向应是（    ）

A．沿x轴的正方向            B．沿x轴的负方向

C．沿z轴的正方向           D．沿z轴的负方向
