如图所示，一个质量为m的滑块静止置于倾角为30°的粗糙斜面上，一根轻弹簧一端固定在竖直墙上的P点，另一端系在滑块上，弹簧与竖直方向的夹角为30°．则（? ）

A．滑块一定受到三个力作用

B．弹簧一定处于压缩状态

C．斜面对滑块的支持力大小可能为零

D．斜面对滑块的摩擦力大小一定等于

如图所示，真空中M、N 处放置两等量异号电荷，a、b、c表示电场中的3条等势线，d点和e点位于等势线a 上，f 点位于等势线c上，d f平行于M N．已知：一带正电的试探电荷从d点移动到f点时，试探电荷的电势能增加，则以下判断正确的是（?? ）

A．M点处放置的是正电荷

B．若将带正电的试探电荷沿直线由d点移动到e点，则电场力先做正功、后做负功

C．d点的电势高于f点的电势

D．d点的场强与f点的场强完全相同

如图，半圆形凹槽的半径为R，O点为其圆心。在与O点等高的边缘A、B两点分别以速度v1、v2水平同时相向抛出两个小球，已知v1∶v2=1∶3，两小球恰落在弧面上的P点。则以下说法中正确的是（?? ）

A.∠AOP为45°

B.若要使两小球落在P点右侧的弧面上同一点，则应使v1、v2都增大

C.改变v1、v2，只要两小球落在弧面上的同一点，v1与v2之和就不变

D.若只增大v1，两小球可在空中相遇

一带正电的检验电荷，仅在电场力作用下沿x轴从向运动，其速度v随位置x变化的图象如图所示．和处，图线切线的斜率绝对值相等且最大．则在轴上（?? ）

A．和两处，电场强度相同

B．和两处，电场强度最大

C．=0处电势最小

D．从运动到过程中，电荷的电势能逐渐增大

如图，质量为M、长度为L的小车静止在光滑的水平面上．质量为m的小物块（可视为质点）放在小车的最左端．现用一水平恒力F作用在小物块上，使物块从静止开始做匀加速直线运动．物块和小车之间的摩擦力为Ff．物块滑到小车的最右端时，小车运动的距离为s．在这个过程中，以下结论正确的是（?? ）

Ａ．物块到达小车最右端时具有的动能为F (L+s)

Ｂ．物块到达小车最右端时，小车具有的动能为Ff s

Ｃ．物块克服摩擦力所做的功为Ff (L+s)

Ｄ．物块和小车增加的机械能为Ff s

某同学画出“天宫一号”和“神舟八号”绕地球做匀速圆周运动的假想图如图所示，A代表“天宫一号”，B代表“神舟八号”，虚线为各自的轨道。由此假想图，可以判定下列选项错误的是(?? )

A．“天宫一号”的运行速率大于“神舟八号”的运行速率

B．“天宫一号”的周期小于“神舟八号”的周期

C．“天宫一号”的向心加速度大于“神舟八号”的向心加速度

D．“神舟八号”适度加速有可能与“天宫一号”实现对接

如图甲所示，理想变压器原、副线圈的匝数比为55 : 9 ，副线圈接有一灯泡L和一电阻箱R，原线圈所接电源电压按图乙所示规律变化，此时灯泡消耗的功率为40W，则下列说法正确的是（?? ）

A．副线圈两端输出电压为36 V

B． 原线圈中电流表示数为A

C．当电阻R增大时，变压器的输入功率减小

D．原线圈两端电压的瞬时值表达式为

如图所示，在坐标系xOy中，有边长为L的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处。在y轴的右侧，的I、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好完全重合，左边界与y轴重合，右边界与y轴平行。t =0时刻，线圈以恒定的速度v沿垂直于磁场上边界的方向穿过磁场区域。取沿a→b→c→d→a方向的感应电流为正，则在线圈穿过磁场区域的过程中，感应电流i、ab间的电势差Uab随时间t变化的图线是下图中的(?? )

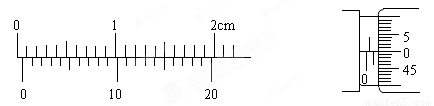

在“长度的测量”实验中，调整游标卡尺两测脚间距离，主尺和游标的位置如图所示，此时卡尺两脚间狭缝宽度为_____mm；

如图所示，螺旋测微器测出的金属丝的直径是_________mm．

某电流表的量程为50mA，内阻为50Ω，其表面的刻度盘已损坏，要重新通过测量来刻画出刻度值，有下列器材：

A．待测电流表

B．9V直流电源??

C．“0-10Ω，1A”滑动变阻器

D.“0-100Ω，50mA”滑动变阻器

E．“0.6A，0.5Ω”标准电流表

F．“3A，0.01Ω”标准电流表? G．5Ω标准电阻

F．20Ω标准电阻???????? I. 开关及导线若干

(1)应选用的器材????????????????? (填选用器材序号)。

(2)画出实验电路图

(3)待刻度电流表的电流表刻度值Ix =??????? ．说明式中各物理量的表示意义??????????????????????? 。
