如图所示，E、F分别表示蓄电池两极，P、Q分别表示螺线管两端。当闭合开关时，发现小磁针N极偏向螺线管Q端。下列判断正确的是

A．F为蓄电池正极

B．螺线管P端为S极

C．流过电阻R的电流方向向下

D．管内磁场方向由Q指向P

如图所示，A、B两物体叠放在一起，先用手托住B使其静止在固定斜面上，然后将其释放，它们同时沿斜面滑下，斜面与两物体之间的动摩擦因数相同，mA＞mB，则

A．释放前，物体B受到物体A对它的压力

B．释放前，物体B与物体A之间无相互作用力

C．下滑过程中，物体B受到物体A对它的压力

D．下滑过程中，物体B与物体A之间无相互作用力

有些卫星因能量耗尽而报废，成为太空垃圾，所以被称为“垃圾卫星”。“轨道康复者”是“垃圾卫星”的救星，被称为“太空110”，它可在太空中给“垃圾卫星”补充能量，延长卫星的使用寿命。假设“轨道康复者”绕地球做匀速圆周运动时的轨道半径为地球同步卫星轨道半径的五分之一，其运动方向与地球自转方向一致，轨道平面与地球赤道平面重合。下列判断正确的是? （）

A．“轨道康复者”的加速度是地球同步卫星加速度的25倍

B．“轨道康复者”的周期是地球同步卫星周期的倍

C．站在赤道上的人用仪器观察到“轨道康复者”向东运动

D．“轨道康复者”要在原轨道上加速才能“拯救”更低轨道上的卫星

如图所示，倾角为θ的足够长传送带以恒定的速率v0沿逆时针方向运行。t=0时，将质量

m=1kg的小物块（可视为质点）轻放在传送带上，物块速度随时间变化的图象如图所示。设沿传送带向下为正方向，取重力加速度g=10m/s2。则

A．摩擦力的方向始终沿传送带向下

B．1~2s内，物块的加速度为2m/s2

C．传送带的倾角θ=30°

D．物体与传送带之间的动摩擦因数μ=0.5

如图所示，竖直向上的匀强电场中，绝缘轻质弹簧竖直立于水平地面上，下端固定于地面，一质量为m的带正电小球在外力F的作用下静止于图示位置，小球与弹簧不连接，弹簧处于压缩状态。现撤去力F，小球从静止开始运动到离开弹簧的过程中，重力、电场力、弹簧弹力对小球做功分别为W1、W2和W3，不计空气阻力，则上述过程中

A．小球与弹簧组成的系统机械能守恒

B．小球重力势能的变化为 -W1

C．小球动能的变化为W2

D．小球机械能的变化为W1＋W2＋W3

（6分）如图为“探究加速度与力、质量的关系”的实验装置示意图。砝码和小桶的质量为m，小车和钩码的总质量为M。

(1)除图中所示装置外，还需要的测量工具有???????????? ；

(2)实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行。接下来还需要进行的一项操作是　? ?? 　；

A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m的大小，使小车在砝码和小桶的牵引下运动，从打出的纸带判断小车是否做匀速运动

B．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砝码和小桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动

C．将长木板的一端垫起适当的高度，撤去纸带以及砝码和小桶，轻推小车，观察判断小车是否做匀速运动

(3)实验中要进行质量m和M的选取，以下最合理的一组是　? ? 　。

A．M＝200 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

B．M＝200 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

C．M＝400 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

D．M＝400 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

（4分）实验室新进了一批低电阻的螺线管,课外活动小组的同学想用多用电表粗测螺线管的电阻。多用电表电阻档有4个倍率：分别为×1k、×100、×10、×1。

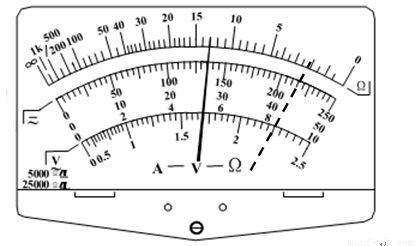

(1)若该同学选择×10倍率，用正确的操作步骤测量时，发现指针位置如图中虚线所示，为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：

A．?????????????????? ????????? ；B．?????????????????? ??????????? 。

(2)重新测量后，刻度盘上的指针位置如图中实线所示， 则测量结果是???????? ?。

（10分）某同学采用如图甲所示电路测定干电池的电动势和内电阻，已知干电池的电动势约为1.5V，内阻约2?，电压表(0～3V　内阻约3k?)，电流表(0～0.6A　内阻约1.5?)，滑动变阻器有R1(10?　2A)和R2(100?　0.1A)各一只。

(1)实验中滑动变阻器应选用?????? (选填“R1”或“R2”)

(2)在图乙中用笔画线代替导线连接实验电路。

(3)一位同学实验测得6组数据见下表。试根据这些数据在答题卷中对应的坐标中画出U—I图线；

(4)根据图线得出该干电池的电动势E=?????? V，电池内阻 r =????? Ω。

(10分) 如图所示，水平恒力F＝20 N，把质量m＝0.6 kg的木块压在竖直墙上，木块离地面的高度H＝6 m，木块从静止开始向下做匀加速运动，经过2 s到达地面。取g＝10 m/s2，求：

(1)木块下滑的加速度a的大小；

(2)木块与墙壁之间的动摩擦因数。

(12分) 如图所示，粗糙程度均匀的绝缘斜面倾角为θ。其下方O点处有一固定的正点电荷，电荷量为Q，OD⊥MN，OM=ON，质量为m、带负电的小滑块以初速度v1从M点沿斜面上滑，到达N点时速度恰好为零，然后又滑回到M点，速度大小变为v2。若小滑块带电量大小为q且保持不变，可视为点电荷。求：

(1)N点的高度h；

(2)若小滑块向上滑至D点处加速度大小为a，求小滑块与斜面间的摩擦因数μ。
