如图所示，、、是三个完全相同的小灯泡，串联后接在电压为6V的电路中，原来三个小灯泡都正常发光，现在三个小灯泡都不亮了．用电压表接在a、c两端时，示数是6V；接在a、b两端时，示数是0．接在b、d两端时，示数也是0，那么灯丝断了的小灯泡是（???? ）

A．这三个小灯泡中的某一个

B．和

C．和

D．和

如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子分别以相同速度沿与x轴成30°角从原点射入磁场，则正、负电子在磁场中运动时间之比为（??? ）

A． 2∶1???? B．1∶2?? C．1∶ 3??? D．1∶1

在如图所示的电路中，电源的电动势为E、内阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V为理想电流表和电压表。在滑动头P 自a端向b端滑动的过程中，下列说法中正确的是（???? ）

A．电压表示数变小

B．电流表示数变小

C．电容器C所带电荷量增多

D．a 、b两点间的电势差减小

某地球同步卫星的发射过程如下：先进入环绕地球的停泊轨道1，再进入转移轨道2，然后启动星载火箭进入同步轨道3。下列判断正确的是(?????? )

A．卫星在轨道3上的速率大于在轨道1上的速率

B．卫星在轨道3上的角速度大于在轨道1上的角速度

C．卫星在轨道1上经过Q点时的加速度大于它在轨道2上经过Q点的加速度

D．卫星在转移轨道2上经过P点时的加速度等于它在轨道3上经过P点时的加速度

如图所示表示两列相干水波的叠加情况，图中的实线表示波峰，虚线表示波谷。设两列波的振幅均为5 cm，且图示的范围内振幅不变，波速和波长分别为1m/s和0.5m。C点是BE连线的中点，下列说法中正确的是（  ??   ）

A．图示时刻C点正处于平衡位置且向水面下运动

B．从图示的时刻起经0.25s， B点通过的路程为20cm

C．C、E两点都保持静止不动

D．图示时刻A、B两点的竖直高度差为10cm

如图所示：一理想变压器原副线圈的匝数比为 1∶2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用 U 和 I 分别表示此时电压表和电流表的读数，则(??? )

A．U=110V ，I=0.2A??????????? ? B．U=110V ，I=0.05A

C．U=110V ，I=0.2A????????? D．U=110V ，I=0.2A?

如图，质量为MA、MB的A、B两小球分别连在弹簧两端，B端用细线固定在倾角为30°的光滑斜面上，若不计弹簧质量，在线被剪断瞬间，A、B两球的加速度分别为（??? ）

A．0和???????? B． 和0

C． 和0????????????????? D．都等于

光滑水平面上有一边长为l的正方形区域处在场强为E的匀强电场中，电场方向与正方形一边平行。一质量为m、带电量为q的小球由某一边的中点，以垂直于该边的水平初速v0进入该正方形区域。当小球再次运动到该正方形区域的边缘时，具有的动能不可能为（????? ）

A．0????? B．???? C．???? D．

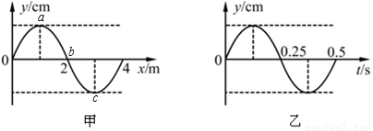

一列简谐波在均匀介质中传播。甲图表示t=0时刻的波形图，乙图表示甲图中b质点从t=0开始计时的振动图像，则?? (???? )

A．该波沿x轴负方向传播

B．质点振动的频率是4HZ

C．该波传播的速度是8m/s

D．a质点和c质点在振动过程中任意时刻的位移都相同

如图（甲）所示，为两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，距磁场区域的左侧L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F向右为正。则图（乙）中关于线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间t变化正确的是? （???? ）
