如图所示，质量M＝2kg的滑块套在光滑的水平轨道上，质量m=1kg的小球通过长L=0.5m的轻质细杆与滑块上的光滑轴O连接，小球和轻杆可在竖直平面内绕O轴自由转动，开始轻杆处于水平状态，现给小球一个竖直向上的初速度v0=4 m/s，g取10m/s2。

（1）若锁定滑块，试求小球通过最高点P时对轻杆的作用力大小和方向。

（2）若解除对滑块的锁定，试求小球通过最高点时的速度大小。

（3）在满足（2）的条件下，试求小球击中滑块右侧轨道位置点与小球起始位置点间的距离。

如图所示，两根足够长的金属导轨放在xOy坐标平面内，0～3l为一个图形变化周期。两导轨的直线部分平行于x轴，长度为2l。两导轨的曲线部分分别满足：x=1，2,3…]。且凡相交处均由绝缘表面层相隔，两导轨左端通过电阻R连接。坐标平面内有垂直于该平面的匀强磁场，磁感应强度的大小为B，一根平行于y轴的长导体棒沿x轴匀速运动，运动过程中与两金属导轨接触良好，除R外其余电阻都不计。测得电阻R在较长时间t内产生的热量为Q，则导体棒的速度为(??? )

A．??????? B．

C．???????? D．

如图所示，abcd是一个质量为m，边长为L的正方形金属线框。如从图示位置自由下落，在下落h后进人磁感应强度为B的磁场，恰好做匀速直线运动，该磁场的宽度也为L。在这个磁场的正下方3h+L处还有一个磁感应强度未知，但宽度也为L的磁场，金属线框abcd在穿过这个磁场时也恰好做匀速直线运动，那么下列说法正确的是(? )

A．未知磁场的磁感应强度是B/2

B．未知磁场的磁感应强度是

C． 线框在穿过这两个磁场的过程中产生的电能为4mgL

D．线框在穿过这两个磁场的过程中产生的电能为2mgL

如图所不，一由均匀电阻丝折成的正方形闭合线框abcd，置于磁感应强度方向垂直纸面向外的有界匀强磁场中，线框平面与磁场垂直，线框bc边与磁场左．右边界平行。若将该线框以不同的速率从图示位置分别从磁场左．右边界匀速拉出至全部离开磁场，在此过程中(???? )

A．流过ab边的电流方向相反

B．ab边所受安培力的大小相等

C．线框中产生的焦耳热相等

D．通过电阻丝某横截面的电荷量相等

如图所示，通过水平绝缘传送带输送完全相同的铜丝圈，线圈均与传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，线圈进入磁场前等间距排列，穿过磁场后根据线圈间距，就能够检测出不合格线圈，下列分析和判断正确的是(??? )

A．若线圈闭合，进入磁场时，线圈相对传送带向后滑动

B．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动

C．从图中可以看出，第2个线圈是不合格线圈

D．从图中可以看出，第3个线圈是不合格线圈

如图所示，用一块金属板折成横截面为 “”形的金属槽放置在磁感应强度为B的匀强磁场中，并以速率v1向右匀速运动，从槽口右侧射入的带电微粒的速率是v2，如果微粒进入槽后恰能做匀速圆周运动，则微粒做匀速圆周运动的轨道半径r和周期T分别为(??? )

A．??????? B．

C．????????? D．

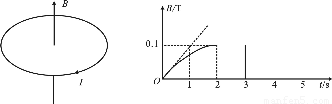

在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0.1 m2，线圈电阻为1。规定线圈中感应电流I的正方向从上往下看是顺时针方向，如图1所示。磁场的磁感应强度B随时间t的变化规律如图2所示。则以下说法正确的是(?? )

A．在时间0～5s内，I的最大值为0.1A

B．在第4s时刻，I的方向为逆时针方向

C．前2s内，通过线圈某截面的总电荷量为0.01C

D．第3s内，线圈的发热功率最大

在下列四个情景中，虚线上方空间都存在方向垂直纸面向里的匀强磁场。A．B中的导线框为正方形， C．D中的导线框为直角扇形。各导线框均绕轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T。从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向。则四个情景中，产生的感应电流i随时间t的变化规律符合i-t图象的是(?? )

如图所示（俯视），MN和PQ是两根固定在同一水平面上的足够长且电阻不计的平行金属导轨．两导轨间距为L=0.2m，其间有一个方向垂直水平面竖直向下的匀强磁场B1=5.0T。导轨上NQ之间接一电阻R1=0.40，阻值为R2=0.10的金属杆垂直导轨放置并与导轨始终保持良好接触。两导轨右端通过金属导线分别与电容器C的两极相连。电容器C紧靠着带小孔a（只能容一个粒子通过）的固定绝缘弹性圆筒。圆筒内壁光滑，筒内有垂直水平面竖直向下的匀强磁场B2，O是圆筒的圆心，圆筒的内半径为r=0.40m。

（1）用一个大小恒为10N，平行于MN水平向左的外力F拉金属杆，使杆从静止开始向左运动求：当金属杆最终匀速运动时杆的速度大小；

（2）当金属杆处于（1）问中的匀速运动状态时，电容器C内紧靠极板且正对a孔的D处有一个带正电的粒子从静止开始经电容器C加速后从a孔垂直磁场B2并正对着圆心O进入筒中，该带电粒子与圆筒壁碰撞四次后恰好又从小孔a射出圆筒。已知粒子的比荷q/m=5×107（C/kg），该带电粒子每次与筒壁发生碰撞时电量和能量都不损失，不计粒子重力和空气阻力，则磁感应强度B2 多大（结果允许含有三角函数式）。

如图所示，金属杆放在光滑的水平金属导轨上，与导轨组成闭合矩形电路，长宽 回路总电阻回路处在竖直向上的磁场中，金属杆用水平绳通过定滑轮连接质量的木块，磁感应强度从开始随时间均匀增强，5s末木块将离开水平面，不计一切摩擦，g取，求回路中的电流强度。
