如图所示，水平面内两光滑的平行金属导轨，左端与电阻R相连接，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒垂直于导轨并与导轨接触良好．今对金属棒施加一个水平向右的外力F，使金属棒从a位置开始向右做初速度为零的匀加速运动，依次通过位置b和c.若导轨与金属棒的电阻不计，ab与bc的距离相等，关于金属棒在运动过程中的有关说法正确的是(　　)

A．金属棒通过b、c两位置时，外力F的大小之比为1∶

B．金属棒通过b、c两位置时，电阻R的电功率之比为1∶2

C．从a到b和从b到c的两个过程中，通过金属棒横截面的电荷量之比为1∶1

D．从a到b和从b到c的两个过程中，电阻R上产生的热量之比为1∶1

如图所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行MN进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2则(　　)

A．Q1＞Q2，q1＝q2???????? B．Q1＞Q2，q1＞q2

C．Q1＝Q2，q1＝q2???????? D．Q1＝Q2，q1＞q2

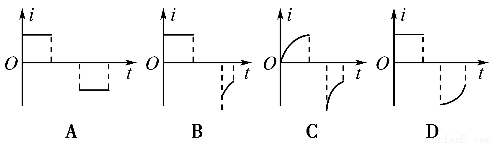

如图所示，边长为L的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿过垂直纸面向里、有理想边界的匀强磁场区域．磁场的宽度大于L，以i表示导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，以下i－t关系图象，可能正确的是(　　)

如图甲所示，两根电阻忽略不计的导轨平行放置，导轨左端接电阻R1，右端接小灯泡L，导体棒AB垂直于导轨放置，电阻R1、导体棒AB和小灯泡L的电阻均为R(不计灯泡电阻随温度的变化)，虚线MN右侧有垂直导轨平面的磁场，当导体棒AB从MN左侧某处匀速向右运动时开始计时，磁感应强度随时间变化如图乙所示，若导体棒AB从开始运动到穿越磁场的过程中，灯泡的亮度始终不变，则导体棒AB在穿越磁场前后电阻R1上消耗的功率之比是(　　)

A．1∶1???????? B．1∶2????? C．1∶3?????????? D．1∶4

纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化．一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω.t＝0时，OA恰好位于两圆的公切线上，如图所示．若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图象可能正确的是(　　)

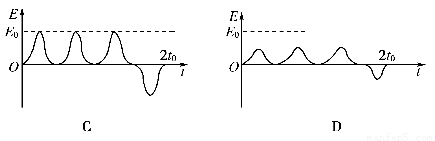

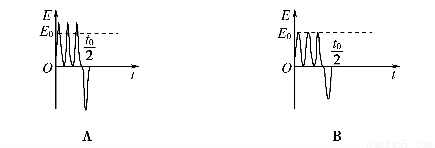

磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中产生感应电动势，其E－t关系如图所示．如果只将刷卡速度改为，线圈中的E－t关系图可能是(　　)

如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气影响，则下列哪一个图象不可能反映线框下落过程中速度v随时间t变化的规律(　　)

小明在研究性学习中设计了一种可测量磁感应强度的实验，其装置如图所示．在该实验中，磁铁固定在水平放置的电子测力计上，此时电子测力计的读数为G1，磁铁两极之间的磁场可视为水平匀强磁场，其余区域磁场不计．直铜条AB的两端通过导线与一电阻连接成闭合回路，总阻值为R.若让铜条水平且垂直于磁场，以恒定的速率v在磁场中竖直向下运动，这时电子测力计的读数为G2，铜条在磁场中的长度为L.

(1)判断铜条所受安培力的方向，并说明G1和G2哪个大；

(2)求铜条匀速运动时所受安培力的大小和磁感应强度的大小．

如图所示，电阻可忽略的光滑平行金属导轨MN、M′N′固定在竖直方向，导轨间距d＝0.8 m，下端NN′间接一阻值R＝1.5 Ω的电阻，磁感应强度B＝1.0 T的匀强磁场垂直于导轨平面．距下端h＝1.5 m高处有一金属棒ab与轨道垂直且接触良好，其质量m＝0.2 kg，电阻r＝0.5 Ω，由静止释放到下落至底端NN′的过程中，电阻R上产生的焦耳热QR＝1.05 J．g＝10 m/s2.求：

(1)金属棒在此过程中克服安培力所做的功WA；

(2)金属棒下滑速度为2 m/s时的加速度a；

(3)金属棒下滑的最大速度vm.

如图所示，两根足够长的光滑平行金属导轨MN、PQ间距为l＝0.5 m，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m＝0.02 kg，电阻均为R＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B＝0.2 T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能够保持静止．取g＝10 m/s2，问：

(1)通过棒cd的电流I是多少，方向如何？

(2)棒ab受到的力F多大？

(3)棒cd每产生Q＝0.1 J的热量，力F做的功W是多少？
