一质量为m、电阻为r的金属杆ab，以一定的初速度v0从一光滑平行金属导轨底端向上滑行，导轨平面与水平面成30°角，两导轨上端用一电阻R相连，如图所示，磁场垂直斜面向上，导轨的电阻不计，金属杆向上滑行到某一高度之后又返回到底端时的速度大小为v，则金属杆在滑行过程中(?? )

A．向上滑行的时间小于向下滑行的时间

B．在向上滑行时电阻R上产生的热量大于向下滑行时电阻R上产生的热量

C．向上滑行时与向下滑行时通过电阻R的电荷量相等

D．金属杆从开始上滑至返回出发点，电阻R上产生的热量为m(v－v2)

现将电池组、滑动变阻器、带铁芯的线圈A和B、电流计及开关，如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑动端P向左加速滑动时，电流计指针向右偏转．则线圈A向上移动，能引起电流计指针向___偏转；断开开关，能引起电流计指针向___偏转．（选填“左”或“右”）

传感器担负着信息采集的任务，在自动控制中发挥着重要作用.例如热传感器，主要是应用了半导体材料制成的热敏电阻，热敏电阻随温度变化的图线如图甲所示，图乙是用热敏电阻R1作为传感器制作的简单自动报警器原理图，则为了使温度过高时报警器铃响，开关应接在________（选填“a”或“b”）.若使启动报警的温度提高些，应将滑动变阻器的滑片P向________移动（选填“左”或“右”）．

某实验小组在利用单摆测定当地重力加速度的实验中：在测量单摆的周期时，从单摆运动到最低点开始计时且记数为1，到第n次经过最低点所用的时间为t，该单摆在摆动过程中的周期为________；在测量单摆的摆长时，先用毫米刻度尺测得摆球悬挂后的摆线长，再用游标卡尺测定摆球的直径，测量结果如图所示，则该摆球的直径为________cm。

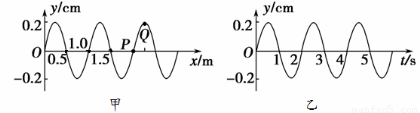

如图所示，图甲为一列沿水平方向传播的简谐横波在t＝0时的波形图，图乙是这列波中质点P的振动图线，该波的传播速度为_______m/s；图甲中Q点（坐标为x＝2.25 m处的点）的振动方程为________．

在用插针法测定玻璃砖折射率的实验中，两位同学绘出的玻璃砖和三个针孔a、b、c的位置相同，且插在c位置的针正好挡住插在a、b位置的针的像，但最后一个针孔的位置不同，分别为d、e两点，如图所示．计算折射率时，用________（选填“d”或“e”）点得到的值误差较小，请你利用身边的文具估算出该玻璃砖的折射率为________（结果保留两位有效数字）．

如图所示，在杨氏双缝干涉实验中，S1和S2为双缝，P是光屏上的一点，已知P点与S1、S2的路程差为2.1×10－6 m.已知某单色光在折射率为n＝1.5的介质中波长为4×10－7m.现用该单色光在空气中做双缝干涉实验，问P点是_______（选填“亮条纹”或“暗条纹”）.若将光屏右移，保持其他条件不变，则屏上的条纹间距将_______（选填“变宽”、“变窄”或“不变”）．

（12分）某发电站的输出功率为104 kW，输出电压为4 kV，通过理想变压器升压后向远处供电．已知输电导线的电阻为25.6 Ω，输电线路损失的功率为输出功率的4%，求：

（1）输电线上的电流；

（2）输电线路上的电压损失；

（3）升压变压器的原副线圈匝数比．

如图所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行光滑的金属导轨MN与PQ，导轨的电阻忽略不计．在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻，导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交，交点为c、d．当金属棒以速度v＝4.0m/s向左做匀速运动时，试求：

（1）电阻R中的电流强度大小和方向；

（2）使金属棒做匀速运动的外力；

（3）金属棒ab两端点间的电势差．

如图所示，在y＞0的空间中存在匀强电场，场强方向沿y轴正方向，场强大小为E．在y＜0的空间中存在匀强磁场，磁场方向垂直xOy平面（纸面）向外，磁感应强度大小为B．一电量为q、质量为m、重力不计的带负电的粒子，在y轴上y＝L处的P点由静止释放，然后从O点进入匀强磁场．已知粒子在y＜0的空间运动时一直处于磁场区域内，求：

（1）粒子到达O点时速度大小v；

（2）粒子经过O点后第一次到达x轴上Q点（图中未画出）的横坐标x0；

（3）粒子从P点出发第一次到达x轴上Q点所用的时间t．
