如图所示，垂直纸面的正方形匀强磁场区域内，有一材料相同、粗细均匀的正方形导体框abcd．现将导体框先后朝两个方向以v、3v速度匀速拉出磁场，则导体框在上述两过程中，下列说法正确的是（?? ）

A．导体框中产生的感应电流方向相同

B．通过导体框截面的电量相同

C．导体框中产生的焦耳热相同

D．导体框cd边两端电势差大小相同

如图所示，ab、cd是固定在竖直平面内的足够长的金属框架，bc段接有一阻值为R的电阻，其余电阻不计，ef是一条不计电阻的金属杆，杆两端与ab和cd接触良好且能无摩擦下滑(不计空气阻力)，下滑时ef始终处于水平位置，整个装置处于方向垂直框面向里的匀强磁场中，ef从静止下滑，经过一段时间后闭合开关S，则在闭合开关S后（??? ）

A．ef的加速度大小不可能大于g

B．无论何时闭合开关S，ef最终匀速运动时速度都相同

C．无论何时闭合开关S，ef最终匀速运动时电流的功率都相同

D．ef匀速下滑时，减少的机械能大于电路消耗的电能

(8分)(1)如下图所示，游标卡尺的示数是??????? cm，螺旋测微器的示数是??????? mm．

(2)某同学用多用电表测定一只电阻Rx的阻值，多用电表电阻挡有3种倍率，分别是×l00Ω、×10Ω、×1Ω．该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针转过角度太小．

①为了准确地进行测量，请你从以下给出的操作步骤中，选择必要的步骤，并排出合理顺序：

?????????? ? (填步骤前的字母)．

A．旋转选择开关至欧姆挡“×lΩ”

B．旋转选择开关至欧姆挡“×l00Ω”

C．旋转选择开关至“OFF”，并拔出两表笔

D．将两表笔分别连接到Rx的两端，读出阻值后，断开两表笔

E．将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔

②按正确步骤测量时，指针指在图示位置，Rx的测量值为???????? Ω．

(6分)如图所示的器材可用来研究电磁感应现象及判定感应电流的方向．

①在给出的实物图中，用笔划线代替导线将实验仪器连成完整的实验电路．

②如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将???????? ；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将??????? (以上两空选填“向右偏”、“向左偏”或“不偏转”)．

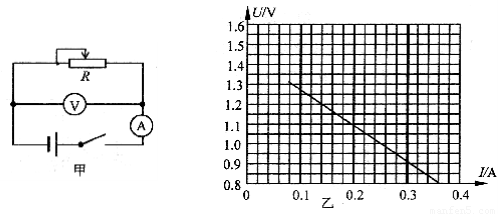

(8分)某同学采用如图甲所示的电路测电源电动势和内电阻，在实验中测得多组电压和电流值，通过描点作图得到如图所示的U-I图线，

①由图可较准确求出该电源电动势E=????????? V，内阻r=??????? Ω(结果保留三位有效数字)．

②若考虑电表内阻对电路的影响，则所测得的电源电动势与真实值相比?????????? (填“偏大”“偏小”“相等”)，所测电源内阻与真实值相比???????? (填“偏大”“偏小”“相等”)．

(13分)如图所示，质量为m的带电小球用长为L的绝缘细线(不可伸长)悬挂于O点，并处在场强为E、水平向左的匀强电场中，球静止时丝线与竖直方向的夹角为θ=370．现将小球拉至虚线所示位置(细线水平拉直，与O点相同高度)后从静止开始释放，则：

(1)小球带何种电荷，电量是多少?

(2)求小球摆动到最低点时速度v的大小和细线所受拉力FT的大小．

(4分)如图所示，矩形区域宽度为l，其内有磁感应强度为B、垂直纸面向外的匀强磁场．一带电粒子以初速度v0垂直左边界射入，飞出磁场时偏离原方向300．若撤去原来的磁场，在此区域内加一个电场强度为E、方向竖直向下的匀强电场(图中未画出)，带电粒子仍以原来的初速度入射．不计粒子的重力，求：

(1)带电粒子在磁场中的运动半径；

(2)带电粒子在磁场中运动的时间；

(3)带电粒子飞出电场后的偏转角．

(16分)如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=lm，电阻R1=3Ω，R2=1.5Ω，导轨上放一质量m=1kg的金属杆，长度与金属导轨等宽，与导轨接触良好，金属杆的电阻r=1.0Ω，导轨电阻忽略不计，整个装置处于磁感应强度B=1.0T的匀强磁场中，磁场的方向垂直导轨平面向下．现用一拉力F沿水平方向拉杆，使金属杆由静止开始运动．图乙所示为通过金属杆中的电流平方(I2)随位移(x)变化的图线，当金属杆运动位移为5m时，求：

(1)金属杆的动能：

(2)安培力的功率；

(3)拉力F的大小．

(17分)如图所示的平面直角坐标系xOy，在第Ⅰ象限内有平行于y轴的匀强电场，方向沿y正方向；在第Ⅳ象限的正方形abcd区域内有匀强磁场，方向垂直于xOy平面向里，正方形边长为L且ad边与x轴重合，ab边与y轴平行．一质量为m、电荷量为q的粒子，从y轴上的P(0，h)点，以大小为v0的速度沿x轴正方向射入电场，通过电场后从x轴上的a(2h,0)点进入第Ⅳ象限的磁场区域，不计粒子所受的重力．求：

(1)电场强度E的大小；

(2)粒子到达a点时速度的大小和方向；

(3)磁感应强度B满足什么条件，粒子经过磁场后能到达y轴上，且速度与y轴负方向成450角?

(4)磁感应强度B满足什么条件，粒子经过磁场后不能到达y轴上?

一战斗机进行投弹训练，战斗机以恒定速度沿水平方向飞行，先后释放甲、乙两颗炸弹，分别击中竖悬崖壁上的P点和Q点．释放两颗炸弹的时间间隔为f，击中P、Q的时间间隔为t′，不计空气阻力，以下对r和t′的判断正确的是

A．t′=0??? B．0<t′<t??? C．t′=t??? D．t′>t???
