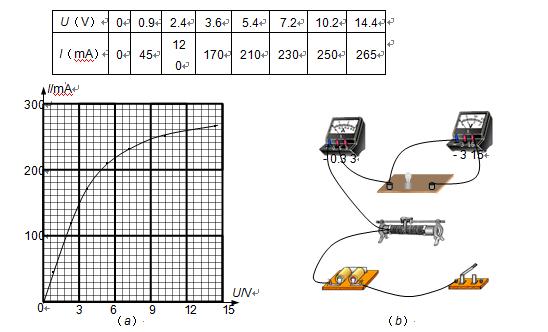

某实验小组研究一白炽灯两端电压与电流的关系，得到了如下表所示的一组数据，并描绘出其I-U图线如图中(a)所示。

【小题1】由图线可看出该白炽灯的电阻随电压的增大而________（选填“增大”或“减小”）
【小题2】实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干。
请在图（b）中以笔划线代替导线按实验要求将实物图补充完整。

一些材料的电阻随温度的升高而变化。
(1)如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

【小题1】电流刻度较大处对应的温度刻度____________；(填“较大”或“较小”)
【小题2】若电阻箱阻值R′=150Ω，当电流为5mA时对应的温度数值为________°C。

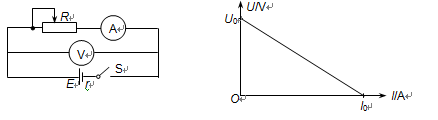

某同学利用如图所示的电路测量电源的电动势和内电阻。他利用测量出来的几组电压和电流值画出了U-I图线。根据图线求出的电源电动
E = ____，
电源的内电阻r____。

某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2．5Ω的保护电阻R₀，
实验电路如图所示，

【小题1】连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压档检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是         。
【小题2】按电路原理图及用多用电表的电压档检查电路且把两表笔分别接c、d时的实物电路图以画线代导线连接起来。
【小题3】排除故障后，该同学顺利完成实验，测定下列数据，根据数据在下面坐标图中画出U—I图，由图知：电池的电动势为       ，内阻为        。

将两个金属电极插入任何一个水果中就可以做成一个水果电池，但日常生活中我们很少用“水果电池”，这是为什么呢?某学习小组的同学准备就此问题进行探究。
【小题1】通过查阅资料知道将锌、铜两电极插入水果中，电动势大约会有1伏多一点。他们找来了一个苹果做实验，用量程为0一3V、内阻约5kΩ的伏特表测其两极时读数为0．75V。但当他们将四个这样的苹果电池串起来给标称值为“3V，0．5A”的小灯泡供电时，灯泡并不发光。检查灯泡、线路均没有故障，出现这种现象的原因应当是：
【小题2】接着他们用内阻约50Ω的灵敏电流表直接接一个“苹果电池”的两极，测得电流为0．40mA，根据前面用伏特表测得的0．75V电压，由全电路欧姆定律得“苹果电池”内阻：．这个结果是否准确?如认为不准确，请说明主要理由                                        。
【小题3】请用以下器材尽可能准确测定“苹果电池”的电动势和内阻：由以上两个“苹果电池”串联的电池组，电压表V（量程3V，内阻约5kΩ），电流表A（量程为0～0．6mA，内阻约为50Ω），滑动变阻器R（最大阻值约4kΩ）），导线和开关。
①在方框中画出电路图。②按电路图连接实物图。

③下图是实验中得到的U一I图像，由图像可知每个“苹果电池”的电动势为       V，内电阻为             KΩ。（结果保留两位有效数字）

在测定一节干电池 (电动势约为1.5V，内阻约为lΩ)的电动势和内阻的实验中
提供的器材有
A．电压表量程为3V，内阻约为5kΩ
B．电压表量程为15V，内阻约为10kΩ
C．电流表量程为0.6A，内阻约为0.1Ω
D．电流表量程为3A，内阻约为0.01 Ω
E．变阻器R₁为 (20Ω，3A)
F．变阻器R₂ (500Ω，0.2A)
G．开关、导线若干
为了较准确测量电池的电动势和内阻，电压表应该选            ；
电流表应该选            ；变阻器应该选             ；（只要选相应字母）
实验电路图应该选                   图

一个电流表的满刻度电流值I_g= 0．6A，面板如图所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。如果这个量程为0.6A的电流表内阻R_g=60Ω，要把这个电流表的量程扩大成 3A，那么应该在R_g上______联一个电阻Rs，Rs的大小应是______Ω；并联Rs后，测某一电流，指针仍指到图中所示位置，则该电流是______A，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs前的______倍。

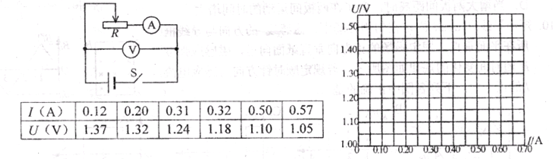

在用电流表和电压表测电池的电动势和内电阻的实验中，实验原理图如下。
一位同学在实验中记录的6组数据如上表所示，试根据这些数据在右图中画出图线。根据图线可读出被测电池的电动势＝_________V，内电阻＝__________。

在测量一均匀材料制成的圆柱体电阻率的实验中，要求用伏安法测量电阻阻值R。给定测电阻的器材有：
A、压表V₁（量程为6V内阻约为5kΩ）、
B、电压表V₂（量程为25V内阻约为20kΩ）
C、电流表A₁（量程为3A内阻约为2Ω）
D、电流表A₂（量程为25mA内阻约为40Ω）
E、滑线变阻器R₁（电阻范围0-20Ω）
F、滑线变阻器R₂（电阻范围0-2KΩ）
G、电源（电动势8V）
H、待测电阻（约为250Ω）
I、电键及导线若干。
【小题1】测电阻R需要的实验器材有__________________（填器材前的选项），在虚线框中画出测量R的电路图。并将实物图用线连接起来。请在实物图上用箭头标出闭合开关前滑动变阻器滑片应滑到的正确位置。
【小题2】图1中的6个点表示实验中测得的6组电流I、电压U的值，根据此图求出的电阻值R＝        。（结果保留三位有效数字）
【小题3】待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺和螺旋测微器分别测量其长度与直径，结果分别如图2、图3所示。由图可知其长度为          cm，直径为       cm。

小灯泡灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（0～3 V,3 kΩ）、电流表（0～0．6 A,0．1Ω）、电池、开关、滑动变阻器、待测小灯泡、导线若干．实验时，要求小灯泡两端电压从零逐渐增大到额定电压。

【小题1】根据实验测得数据描绘出如图所示U－I图象，由图分析可知，小灯泡电阻随温度T变化的关系是    。
【小题2】已知实验中使用的小灯泡标有1． 5 V字样，请你根据上述实验结果求出小灯泡在1． 5 V电压下的实际功率是      W。（结果保留三位有效数字）
