图为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头。原线圈输入正弦式交变电压的u-t图象如右图所示。若只在ce间接一只R_ce="400" Ω的电阻，或只在de间接一只R_de="225" Ω的电阻,两种情况下电阻消耗的功率均为80W。

(1)求只在ce间接400Ω的电阻时，原线圈中的电流I₁；
(2)求ce和de 间线圈的匝数比。

如图所示是一个交流发电机的示意图，线框abcd处于匀强磁场中，已知ab＝bc＝10cm，匀强磁场的磁感应强度B＝1T，线圈的匝数N＝100，线圈的总电阻r＝5Ω，外电路负载电阻R＝5Ω，线圈以n＝10r/s，电表是理想电表，求：

（1）电压表的示数？
（2）从图示位置开始经1/60s的这段时间通过R的电量？
（3）线圈匀速转动一周外力做多少功？

如图甲所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n＝100匝，电阻r＝1.0Ω，所围成矩形的面积S＝0.040m²，小灯泡的电阻R＝9.0Ω，磁场的磁感应强度按如图乙所示的规律变化，线圈中产生的感应电动势的瞬时值表达 式为，其中B_m为磁感应强度的最大值，T为磁场变化的周期．不计灯丝电阻随温度的变化，求：

(1)线圈中产生的感应电动势的最大值；
(2)小灯泡消耗的电功率；
(3)在磁感应强度变化的的时间内，通过小灯泡的电荷量．

正弦交变电源与电阻R、交流电压表、交流电流表按照图1所示的方式连接，R=200Ω。图2是交变电源输出电压u随时间t变化的图象。则：

（1）此交流电的频率为多少？
（2）输出电压最大值为多少？
（3）电流表的示数为多少？

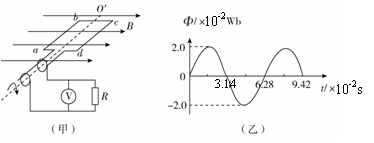

图（甲）为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n=100、电阻 r="10" Ω，线圈的两端经集流环与电阻R连接，电阻R="90" Ω，与R并联的交流电压表为理想电表．在t=0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量φ随时间t按图（乙）所示正弦规律变化．求：

（1）交流发电机产生的电动势最大值；
（2）电路中交流电压表的示数。

如下图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n＝100、电阻r＝10 Ω，线圈的两端经集流环与电阻R连接，电阻R＝90 Ω，与R并联的交流电压表为理想电表．在t＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按下图乙所示正弦规律变化．求：

(1)交流发电机产生的电动势最大值；
(2)电路中交流电压表的示数．

有一个10匝正方形线框，边长为20 cm，线框总电阻为1 Ω，线框绕OO′轴以10π rad/s 的角速度匀速转动，如图所示，垂直于线框平面向里的匀强磁场的磁感应强度为0.5 T.问：

(1)该线框产生的交变电流电动势最大值、电流最大值分别是多少？
(2)写出感应电动势随时间变化的表达式.

发电机转子是100匝，边长为20cm的正方形线圈，将它置于B=0.05T的匀强磁场中，绕着垂直于磁场方向的轴以 rad/s的角速度转动，转动开始时线圈平面与磁场方向垂直，已知线圈的电阻为2，外电路的电阻为8，试求：
（1）交变电流的瞬时表达式？
（2）外电路上所消耗的功率？
（3）从计时开始，线圈转过的过程中，通过外电阻的电量？

（14分）如图所示，匀强磁场的磁感应强度B=0.5T，边长L=10cm   的正方形线圈abcd共100匝，100匝线圈的总电阻r=1Ω。线圈绕垂直于磁感线的对称轴OO`匀速转动，角速度ω=2πrad/s，设外电路电阻R=4Ω。求：

①转动过程中感应电动势的最大值；
②由图示位置（线圈平面与磁感线平行）转过60⁰角时的瞬时感
应电动势；
③由图示位置转过60⁰角的过程中产生的平均感应电动势；
④交流电表的示数；
⑤转动一周外力做的功。

（13分）如图（甲）所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n=100匝，电阻r=1．0Ω，所围成矩形的面积S=0．040m²，小灯泡的电阻R=9．0Ω，磁场的磁感应强度随按如图（乙）所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为，其中B_m为磁感应强度的最大值，T为磁场变化的周期．不计灯丝电阻随温度的变化，

求：
（1）线圈中产生感应电动势的最大值．
（2）小灯泡消耗的电功率．
（3）在磁感强度变化的0~的时间内，通过小灯泡的电荷量．
