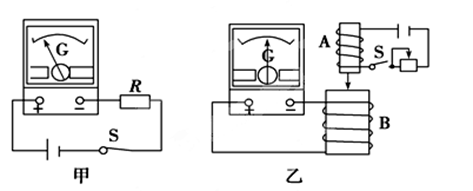

在“研究电磁感应现象”的实验中，首先要按图13中的甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图13中的乙将电流表与线圈B连成一个闭合电路，将线圈A、电池、滑动变阻器和开关串联成另一个闭合电路。
在图甲中，当闭合S时，观察到电流表指针向左偏(不通电时指针停在正中央)。
在图乙中：(以下均填“向左”、“向右”、“不”)

(1)S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将________偏转。
(2)线圈A放在B中不动，将滑动变阻器的滑片向右滑动时，电流表指针_______偏转。

电吉他是利用电磁感应原理工作的一种乐器。如图a所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管。一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号。
①金属弦的作用类似“研究电磁感应现象”实验中铁芯的作用，则被拨动后靠近螺线管的过程中，通过放大器的电流方向为          （以图象为准，填“向上”或“向下”）。
②下列说法正确的是                                                （    ）

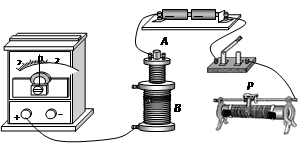

在“研究电磁感应现象”的实验中,首先按右图上图接线,以查明电流表指针的偏转方向与电流方向之间的关系；当闭合S时,观察到电流表指针向左偏,不通电时电流表指针停在正中央.然后按右图下图所示将电流表与副线圈B连成一个闭合回路,将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路.(1)S闭合后,将螺线管A(原线圈)插入螺线管B(副线圈)的过程中,电流表的指针将________偏转.(2)线圈A放在B中不动时,指针将________偏转.(3)线圈A放在B中不动,将滑动变阻器的滑片P向左滑动时,电流表指针将
________.偏转.(4)线圈A放在B中不动,突然断开S.电流表指针将________偏转.
（填向左、向右、不）

如图所示，把一根条形磁铁从同样高度插到线圈中同样的位置处，第一次快插，第二次慢插，两情况下线圈中产生的感应电动势的大小关系是E1____E2；通过线圈截面电量的大小关系是ql____q2。

(1)如图所示是日光灯的电路图，它主要是由灯管、镇流器和起动器组成的，镇流器是一个带铁芯的线圈，起动器的构造如图8．为了便于起动，常在起动器两极并上一纸质电容器C. 某班教室的一盏日光灯出现灯管两端亮而中间不亮的故障，经检查发现灯管是好的，电压正常，镇流器无故障，其原因可能是                ，你能用什么简易方法使日光灯正常发光？                              。

（2）如图是测定自感系数很大的线圈直流电阻的电路，两端并联一只电压表（电压表的内阻R_V很大），用来测电感线圈的直流电压，在测量完毕后将电路解体时.若先断开S₁时， 则     (填电压表或电流表)将可能损坏。

磁电式仪表的线圈通常用铝框作骨架，把线圈绕在铝框上，这样做的目的是_____________（选填“防止”或“利用”）涡流而设计的，起________________（选填“电磁阻尼”或“电磁驱动”）的作用。

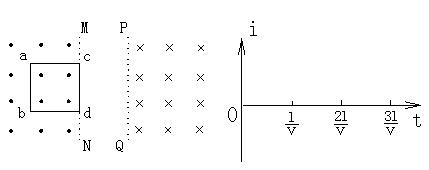

如图所示，空间存在两个磁场，磁感应强度的大小均为B，方向相反且均垂直于纸面，MN、PQ为其边界，两边界相距l。边长也为l的正方形闭合导线框abcd在外力作用下，以速度v匀速向右运动，规定线框中的电流顺时针方向为正方向，在i--t图像中画出图示位置起感应电流随时间变化的示意图。

(6分)我们可以通过以下实验，来探究产生感应电流的条件。

⑴给岀的实物图中，请用笔画线代替导线补全实验电路；
⑵接好电路，合上开关瞬间，电流表指针      （填“偏转”或“不偏转”）；
⑶电路稳定后，电流表指针          （填“偏转”或“不偏转”）；
⑷根据以上实验可得：产生感应电流的条件                    。

一个200匝，面积20cm²的均匀圆线圈，放在匀强磁场中，磁场方向与线圈平面成30⁰角。若磁感应强度在0．05s内由0．1T增加到0．5T，则在此过程中，穿过线圈的磁通量的变化量是        ，磁通量的变化率是            ，线圈中的感应电动势为             。

磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内,有一个电阻为R?边长为l的正方形导线框abcd,以速度v沿垂直于磁感线方向匀速通过磁场,如图所示,从ab边进入磁场时开始计时.

(1)画出穿过线框的磁通量随时间变化的图象;
(2)判断线框中有无感应电流.若有,答出感应电流的方向.
