用如图所示的实验装置验证机械能守恒定律。实验所用的电源为学生电源，输出电压有交流电和直流电两种。重锤从高处由静止开始下落，打点计时器在重锤拖着的纸带上打出一系列的点，对图中纸带上的点迹进行测量，即可验证机械能守恒定律。
（1）下列几个操作步骤中：
| A．按照图示，安装好实验装置； |
| B．将打点计时器接到电源的“交流输出”上； |
| C．用天平测出重锤的质量； |
| D．先释放重锤，后接通电源，纸带随着重锤运动，打点计时器在纸带上打下一系列的点； |
F．根据测量的结果计算重锤下落过程中减少的重力势是否等于增加的动能。
没有必要的是 ，操作错误的是 。（填步骤前相应的字母）
（2）使用质量为m的重锤和打点计时器验证机械能守恒定律的实验中，在选定的纸带上依次取计数点如图所示，纸带上所打的点记录了物体在不同时刻的位置，那么纸带的 端（填“左”或“右”）与重物相连．设打点计时器的打点周期为T，且O为打下的第一个点。当打点计时器打点“3”时，物体的动能表达式为 ，若以重物的运动起点O为参考点，当打第点“3”时物体的机械能表达式为 。
图像如图，则当地的重力加速度g = m/s2。某同学利用如图所示的实验装置验证机械能守恒定律．弧形轨道末端水平，离地面的高度为H．将钢球从轨道的不同高度h处静止释放，钢球的落点距轨道末端的水平距离为s．
⑴若轨道完全光滑，s2与h的理论关系应满足s2＝ （用H、h表示）．
⑵该同学经实验测量得到一组数据，如下表所示：
| h（10－1m） | 2.00 | 3.00 | 4.00 | 5.00 | 6.00 |
| s2（10－1m2） | 2.62 | 3.89 | 5.20 | 6.53 | 7.78 |
请在坐标纸上作出s2－h关系图．
⑶对比实验结果与理论计算得到的s2－h关系图线（图中已画出），自同一高度静止释放的钢球，水平抛出的速率 （填“小于”或“大于”）理论值．
⑷从s2－h关系图线中分析得出钢球水平抛出的速率差十分显著，你认为造成上述偏差的可能原因是 ．
、动能
或机械能
。
（1）图（b）的图像中，表示小球的动能用如图所示的实验装置验证机械能守恒定律．实验所用电源为学生电源，输出电压为6V的交流电和直流电两种．重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，据此验证机械能守恒定律．
（1）下面列举了该实验的几个操作步骤：
| A．按照图示的装置安装器件 |
| B．将打点计时器接到电源的“直流输出”上； |
| C．用天平测出重锤的质量 |
| D．释放纸带，立即接通电源开关打出一条纸带； |
F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能
其中没有必要进行的或者操作不当的步骤是 （将其选项对应的字母填在横线处）
（2）在验证机械能守恒定律的实验中，若以v2为纵轴，以h为横轴，根据实验数据绘出v2---h的图像应是__________，才能验证机械能守恒定律；v2---h 图像的斜率等于_______________的数值。
用如图所示的实验装置验证机械能守恒定律。实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种。质量为0.300kg的重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，即可验证机械能守恒定律。（g取9.8m/s2）
（1）下面列举了该实验的几个操作步骤：
| A．按照图示的装置安装器件； |
| B．将打点计时器接到电源的“直流输出”上； |
| C．释放悬挂纸带的夹子，同时接通电源开关打出一条纸带； |
| D．测量纸带上某些点间的距离； |
将其中操作不当的步骤对应的字母填在下面的空行内，并说明其原因。
① ②
（2）实验中得到如图所示的纸带，根据纸带可得重锤从B点到D点重力势能的减少量等于____________J，动能的增加量等于__________J。（结果保留三位有效数）
（3）在验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤动能
的增加，其原因主要是_ __。

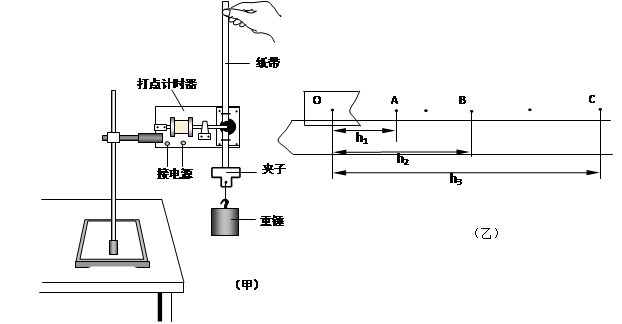

＝9.80m/s2.实验小组选出一条纸带如图乙所示，其中
点为打点计时器打下的第一个点，
、
、
为三个计数点，在计数点
=12.01cm，
=19.15cm，
=27.86cm．打点计时器通以50Hz的交流电．根据以上数据算出：当打点计时器打到
已知）
