某同学在探究牛顿第二定律的实验中，在物体所受合外力不变时，改变物体的质量，得到的数据如下表所示：

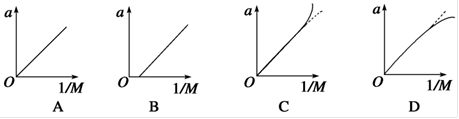

（3分）在“验证牛顿运动定律”的实验中,在研究加速度a与小车的质量M的关系时,由于没有注意始终满足  M＞＞m的条件,结果得到的图象应是下图中的   (     )

为了探究加速度与力、质量的关系，使用如下图所示的气垫导轨装置进行实验．其中G₁、G₂为两个光电门，它们与数字计时器相连，当滑行器通过G₁、G₂光电门时，光束被遮挡的时间Δt₁、Δt₂都可以被测量并记录，滑行器连同上面固定的一条形挡光片的总质量为M，挡光片宽度为d，光电门间距为x（满足x ＞＞d），牵引砝码的质量为m.。回答下列问题：

(1) 若实验测得Δt足够小，且Δt₁ = 150ms、Δt₂ = 100ms，d = 3．0cm，X = 50．0cm，则滑行器运动的加速度 a =          m/s²。 若取M ＝ 400g，在保证M＞＞m的条件下，如果认为绳子牵引滑块的力等于牵引砝码的总重力，则牵引砝码的质量m =       kg。（取g = 10m/s²）
(2) 在(1)中，实际牵引砝码的质量与上述的计算值相比          。（填偏大、偏小或相等）

为了只用一根弹簧和一把刻度尺测定某滑块与水平桌面间的动摩擦因数μ（设μ为定值），某同学经查阅资料知：一劲度系数为k的轻弹簧由伸长量为L至恢复到原长过程中，弹力所做的功为。于是他设计了下述实验：

第一步，如图所示，将弹簧的一端固定在竖直墙上，弹簧处于原长时另一端在位置B，使滑块紧靠弹簧将其压缩至位置A，松手后滑块在水平桌面上运动一段距离，到达位置C时停止。
第二步，将滑块挂在竖直放置的弹簧下，弹簧伸长后保持静止状态。
请回答下列问题：
（1）你认为，该同学需用刻度尺直接测量的物理量是（写出名称并用符号表示）：
                                    和                                     。
（2）用测得的物理量表示滑块与水平桌面间的动摩擦因数μ的计算式：μ=            。

图为“验证牛顿第二定律”的实验装置示意图．砂和砂桶的质量为 m，小车和砝码的总质量为M.实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小．
(1)实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是(　　)

A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m的大小，使小车在砂和砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动
B．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动
C．将长木板的一端垫起适当的高度，撤去纸带以及砂和砂桶，轻推小车，观察判断小车是否做匀速运动
(2)实验中要进行质量m和M的选取，以下最合理的一组是(　　)
A．M＝200 g，m＝10 g、15 g、20 g、25 g、30 g、40 g
B．M＝200 g，m＝20 g、40 g、60 g、80 g、100 g、120 g
C．M＝400 g，m＝10 g、15 g、20 g、25 g、30 g、40 g
D．M＝400 g，m＝20 g、40 g、60 g、80 g、100 g、120 g
(3)下图是实验中得到的一条纸带，A、B、C、D、E、F、G为7个相邻的计数点，相邻的两个计数点之间还有四个点未画出．量出相邻的计数点之间的距离分别为：S_AB＝4.22 cm、S_BC＝4.65 cm、S_CD＝5.08 cm、S_DE＝5.49 cm、S_EF＝5.91 cm、S_FG＝6.34 cm.已知打点计时器的工作频率为50 Hz，则小车的加速度a＝______m/s²
(结果保留2位有效数字)．

用图甲所示的实验装置验证牛顿第二定律（交流电频率为50Hz）：

（一）如图乙所示是某同学通过实验得到的一条纸带，他在纸带上取A、B、C、D、E、F、G等7个计数点（每相邻两个计数点之间还有4个点没有画出），将毫米刻度尺放在纸带上。

根据图乙可知，打下E点时小车的速度为____m/s．小车的加速度为____m／s²。（计算结果均保留两位有效数字）
（二）另一同学在该实验中得到如下一组实验数据（表中F表示细线对小车的拉力，a表示小车的加速度）：

（1）请在图丙所示的坐标系中画出a-F图线；

（2）根据图表分析，实验操作中存在的问题可能是____（填字母序号）
A、没有平衡摩擦力
B、平衡摩擦力时木板倾角过小
C、平衡摩擦力时木板倾角过大
D、小车质量太大
E、砂桶和砂的质量太大

探究加速度和力、质量的关系的实验中装置长木板时,应在长木反上的不带定滑轮一端下面垫一块木板,反复移动木板的位置,直至小车在斜面上运动时,可以保持匀速直线运动状态,这样做的目的是

某实验小组设计了如图(a)所示的实验装置，通过改变重物的质量，利用计算机可得滑块运动的加速度a和所受拉力F的关系图像。他们在轨道水平和倾斜的两种情况下分别做了实验，得到了两条a-F图线，如图(b)所示。滑块和位移传感器发射部分的总质量m="_____________" kg；滑块和轨道间的动摩擦因数μ=_____________。(重力加速度g取，最大静摩擦力等于滑动摩擦力)

(13分) “探究加速度与物体质量、物体受力的关系”的实验装置如图13 所示．

(1)在平衡小车与桌面之间摩擦力的过程中，打出了一条纸带如图14所示．计时器打点
的时间间隔为0.02 s．从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之
间的距离．该小车的加速度a＝______m/s².(结果保留两位有效数字)

(2)平衡摩擦力后，将5个相同的砝码都放在小车上．挂上砝码盘，然后每次从小车上取
一个砝码添加到砝码盘中，测量小车的加速度．小车的加速度a与砝码盘中砝码总重力
F的实验数据如下表：

(5分)如图12所示为“探究加速度与物体质量、物体受力的关系”的实验中用打点计时器打出的一条较理想的纸带，纸带上A、B、C、D、E、F、G为七个相邻的计数点，相邻计数点间的时间间隔是0.1 s，距离如图，单位是cm，小车的加速度是________m/s².
