某物理实验小组利用实验室提供的器材测量一待测电阻的阻值。可选用器材的代号和规格如下：

    电流表A₁（量程250mA，内阻r₁= 5Ω,）

    电流表A₂（量程300mA，内阻r₂约为5Ω）

    待测电阻R（阻值约为100Ω）

    滑动变阻器R（最大阻值10Ω）

    蓄电池E（电动势为6V，内阻，r约为1Ω）

    单刀单掷开关S，导线若干

    ①小组同学根据实验器材所设计的实验电路原理图如图所示，但两只电表的符号没有明确。请用笔画线代替导线，将下列实验器材在答题卡上按电路原理图连成实验电路，并在电表下方的虚线框内标明两只电表的符号。

    ②他们需要直接测量的物理量是       用所测物理量表示待测电阻的计算式为R_x=      。

物质材料的电阻率的往往随温度的变化而变化，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率随温度的升高而减小。某课题研究组需要研究某种导电材料的导电规律，他们选用的器材有：

用该种导电材料制作而成的电阻较小的元件Z；

电压表（量程，内阻约）；

电流表A（量程，内阻约）；

电源E（电动势2V，内阻不计）

滑动变阻器（最大阻值约1Ω）、开关S、 导线。

同学甲实验测得元件Z的电压与电流的关系如下表所示，

U/V          0             0.40       0.60       0.80       1.00       1.20       1.50

I/A            0             0.20       0.45       0.80       1.25       1.80       2.80

①甲同学在实验过程中，采用的电路图是

②根据甲同学的实验数据，可判断元件Z是           材料（填“金属”或“半导体”）

③乙同学采用同样的方法进行实验，检查实验电路连接正确，然后闭合开关，调节滑动变阻器滑动头，发现电流表和电压表指针始终不发生偏转。在不断开电路的情况下，检查电路故障，应该使用多用电表      挡(填“欧姆x10”、“ 直流电压 2.5V”、“直流电流 2.5mA”)，检查过程中将多用表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大偏转，说明电路故障是                            。

用下列器材组成一个电路，既能测量出电池组的电动势E和内阻r，又能描绘出小灯泡的伏安特性曲线．

A．电压表V₁(量程6V，内阻很大)

B．电压表V₂(量程3V，内阻很大)

C．电流表A(量程3A，内阻很小)

D．滑动变阻器 (最大阻值10，额定电流4A)

E．小灯泡(2A，5W)

F．电池组(电动势E，内阻r)

G．开关一只，导线若干

实验时，调节变阻器，多次测量，发现若电压表V₁的示数变大，则电压表V₂的示数变小．

①请将实验电路图在答题纸上图甲的虚线方框中补充完整．

②每一次操作后，同时记录电流表A、电压表V₁和电压表V₂的示数，组成两个坐标点(I₁，U₁)、(I₁，U₂)，标到I—U坐标中，经过多次测量，最后描绘出两条图线，如图乙所示。则电池组的电动势E=_____________V，内阻r=______________。(结果保留两位有效数字)．

③I—U坐标中画出的两条图线在P点(2.0A，2.5V)相交，此时滑动变阻器接入电路的阻值应为________________．

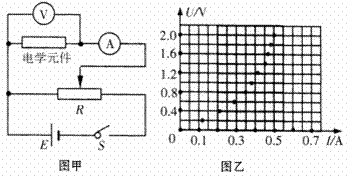

某同学用图甲所示的电路探究电学元件的U-I关系，得到的数据描在图乙所示的坐标纸上．

    （1）观察图乙所描数据点的分布情况，画出电学元件的U-I曲线；

    （2）当电压表示数U＝2．0V时，元件的电功率值为    ▲    W（保留2位有效数字），此值与元件的实际功率值相比    ▲    （填“偏大”、“偏小”或“相等”）；

（3）如果把这个电学元件直接接在一个电动势为1.5V、内阻为2．0的电池两端，则电学元件两端的电压是    ▲    V．

用欧姆表测电阻时，将选择开关置于合适的挡位后，必须先将两表笔短接，调整    ▲    旋钮，使指针指在欧姆刻度的“0”处．若选择旋钮在“×100”位置，指针在刻度盘上停留的位置如图所示，所测量电阻的值为    ▲    ．

现有一种特殊的电池，它的电动势E为9V左右，内阻r大约为40Ω，为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电压表的量程为6V，内阻为2KΩ，R1为电阻箱，阻值范围0～999Ω，R0为定值电阻．

      ①实验室备有以下几种定值电阻R0

       A． 10Ω           B.100Ω      C.200Ω      D．2000Ω

为使实验能顺利进行应选哪一种？答              。（填字母序号）

    ②该同学接入符合要求的R0后，闭合开关S调整电阻箱的阻值，读取电压表的示数，记录多组数据，作出了如图乙所示的图线．则根据图线可求得该电池的电动势E为

      V，内阻r为____Ω．

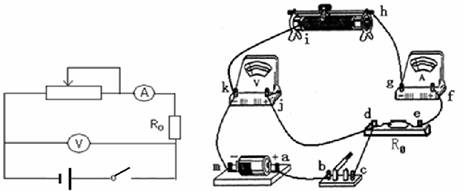

       在一次实验技能比赛中，一同学设计了如下电路来测电源的电动势和内阻．

该同学选好器材后，用导线将各器材连接成如图乙所示实物连线电路（图甲是其电路原理图），其中R₀是保护电阻．

①该同学在闭合电键后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其它器材经检测都是完好的，则出现故障的原因是                   ，（请用接线柱处的字母去表达）．

②该同学测量时记录了6组数据，并根据这些数据画出了U—I图线如图所示．

根据图线求出电池的电动势E=       V，内阻r=       Ω．

③若保护电阻R₀的阻值未知，该电源的电动势E、内电阻r已经测出，在图乙的电路中只需改动一条线就可测量出R₀的阻值．该条线是           ，需改接为             ．改接好后，调节滑动变阻器，读出电压表的示数为U、电流表示数为I，电源的电动势用E表示．内电阻用r表示，则R₀=                     ．

如图所示，质量为m=1kg的小滑块，从光滑、固定的圆弧轨道的最高点A由静止滑下，经最低点B后滑到位于水平面的木板上。已知木板质量M=2kg，其上表面与圆弧轨道相切于B点，且长度足够长。整个过程中木板的图像如图所示，g=l0m／s²

求：(I)滑块经过B点时对圆弧轨道的压力．

　 (2)滑块与木板之间的动摩擦因数．

(3)滑块在木板上滑过的距离．

质量M＝9kg、长L=1m的木板在动摩擦因数=0.1的水平地面上向右滑行，当速度时，在木板的右端轻放一质量m=1kg的小物块如图所示．当小物块刚好滑到木板左端时，物块和木板达到共同速度．取g=10m/s²，求：

    （1）从木块放到木板上到它们达到相同速度所用的时间t；

    （2）小物块与木板间的动摩擦因数．

光滑水平桌面上放置一长木板 ，长木板上表面粗糙，上面放置一小铁块 ，现有一水平向右的恒力 F 作用于铁块上，以下判断正确的是

A．铁块与长木板都向右运动，且两者一定保持相对静止

B．若水平力足够大，铁块与长木板间有可能发生相对滑动

C．若两者保持相对静止，运动一段时间后，拉力突然反向，铁块与长木板间有可能发生相对滑动

D．若两者保持相对静止，运动一段时间后，拉力突然反向，铁块与长木板间仍将保持相对静止
