       在一次实验技能比赛中，一同学设计了如下电路来测电源的电动势和内阻．

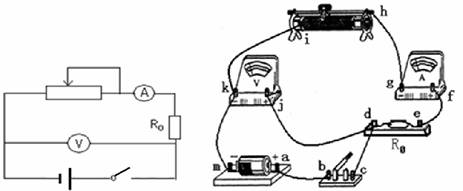

该同学选好器材后，用导线将各器材连接成如图乙所示实物连线电路（图甲是其电路原理图），其中R₀是保护电阻．

			图乙
	图甲



①该同学在闭合电键后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其它器材经检测都是完好的，则出现故障的原因是                   ，（请用接线柱处的字母去表达）．

②该同学测量时记录了6组数据，并根据这些数据画出了U—I图线如图所示．

根据图线求出电池的电动势E=       V，内阻r=       Ω．

③若保护电阻R₀的阻值未知，该电源的电动势E、内电阻r已经测出，在图乙的电路中只需改动一条线就可测量出R₀的阻值．该条线是           ，需改接为             ．改接好后，调节滑动变阻器，读出电压表的示数为U、电流表示数为I，电源的电动势用E表示．内电阻用r表示，则R₀=                     ．

Answer 1

(2) ①jd部分断路

②1.48；0.50（每空2分）

③jd；je(或jf)；（每空1分）

（2）①电压表断路所致；②图线与纵轴交点表示E，图线斜率表示r；③设法将等效为电源内阻即可测量出的大小。
