如图3－4－15为用拉力传感器和速度传感器探究“加速度与物体受力的关系”实验装置．用拉力传感器记录小车受到拉力的大小，在长木板上相距L＝48.0 cm的A、B两点各安装一个速度传感器，分别记录小车到达A、B时的速率．

 (1)实验主要步骤如下：

①将拉力传感器固定在小车上；

②平衡摩擦力，让小车做________运动；

③把细线的一端固定在拉力传感器上，另一端通过定滑轮与钩码相连；

④接通电源后自C点释放小车，小车在细线拉动下运动，记录细线拉力F的大小及小车分别到达A、B时的速率v_A、v_B；

⑤改变所挂钩码的数量，重复④的操作．

(2)下表中记录了实验测得的几组数据，v－v是两个速度传感器记录速率的平方差，则加速度的表达式a＝________．请将表中第3次的实验数据填写完整．

(3)由表中数据，在图3－4－16中的坐标纸上作出a－F关系图线．

 (4)对比实验结果与理论计算得到的关系图线(图中已画出理论图线)，造成上述偏差的原因是______________________．

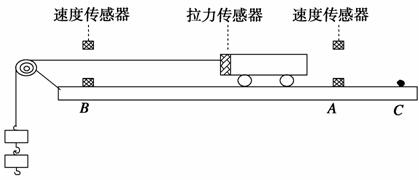

图3－4－15

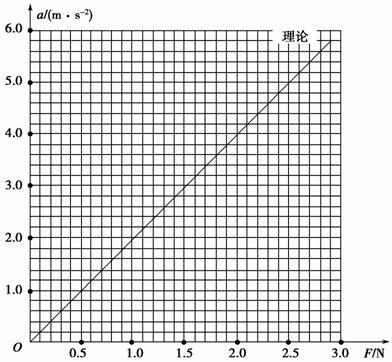

图3－4－16

图3－4－13为“验证牛顿第二定律”的实验装置示意图．砂和砂桶的总质量为m，小车和砝码的总质量为M.实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小．

(1)(单选)实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　 　 (　　)

A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时

器通电，调节m的大小，使小车在砂和砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动

B．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，

撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动

C．将长木板的一端垫起适当的高度，撤去纸带以及砂和砂桶，轻推小车，观

察判断小车是否做匀速运动

(2)(单选)实验中要进行质量m和M的选取，以下最合理的一组是 　 (　　)．

A．M＝200 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

B．M＝200 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

C．M＝400 g，m＝10 g、15 g、20 g、25 g、30 g、40 g

D．M＝400 g，m＝20 g、40 g、60 g、80 g、100 g、120 g

(3)图3－4－14是实验中得到的一条纸带，A、B、C、D、E、F、G为7个相邻的计数点，相邻的两个计数点之间还有四个点未画出，量出相邻的计数点之间的距离分别为：s_AB＝4.22 cm、s_BC＝4.65 cm、s_CD＝5.08 cm、s_DE＝5.49 cm，s_EF＝5.91 cm，s_FG＝6.34 cm.已知打点计时器的工作频率为50 Hz，则小车的加速度大小a＝________m/s².(结果保留两位有效数字)．

图3－4－13

图3－4－14

如图3－4－10所示，一端带有定滑轮的长木板上固定有甲\，乙两个光电门，与之相连的计时器可以显示带有遮光片的小车在其间的运动时间，与跨过定滑轮的轻质细绳相连的轻质测力计能显示挂钩处所受的拉力．不计空气阻力及一切摩擦．

 (1)在探究“合外力一定时，加速度与质量的关系”时，要使测力计的示数等于小车所受合外力，操作中必须满足________________；要使小车所受合外力一定，操作中必须满足________________________．

实验时，先测出小车质量m，再让小车从靠近光电门甲处由静止开始运动，读出小车在两光电门之间的运动时间t.改变小车质量m，测得多组m\，t的值，建立坐标系描点作出图线．下列能直观得出“合外力一定时，加速度与质量成反比”的图线是________．

 (2)如图3－4－11，抬高长木板的左端，使小车从靠近光电门乙处由静止开始运动，读出测力计的示数F和小车在两光电门之间的运动时间t₀，改变木板倾角，测得多组数据，得到的F－的图线如图3－4－12所示．

实验中测得两光电门的距离L＝0.80 m，砂和砂桶的总质量m₁＝0.34 kg，重力加速度g取9.8 m/s²，则图线的斜率为________(结果保留两位有效数字)；若小车与长木板间的摩擦不能忽略，测得的图线斜率将________(填“变大”\，“变小”或“不变”)．

图3－4－10

图3－4－11　　　　　　　图3－4－12

某同学将力传感器固定在小车上，然后把绳的一端固定在传感器拉钩上，用来测量绳对小车的拉力，探究在小车及传感器总质量不变时加速度跟它们所受拉力的关系，根据所测数据在坐标系中作出了如图3－4－9所示的a－F图象．

 (1)图线不过坐标原点的原因是_______________________________________

_________________________________________________________________；

(2)本实验中是否仍需要砂和桶的总质量远小于小车和传感器的总质量________(填“是”或“否”)；

(3)由图象求出小车和传感器的总质量为________ kg.

图3－4－9

某研究性学习小组用如图3－4－8所示的装置探究牛顿第二定律．该小组在实验中确定的研究对象是小车，而且认为细线对小车的拉力等于砂桶和砂的总重力，也是小车所受的合外力．则对该实验，以下说法中不正确的是 (　　)．

A．在长木板不带定滑轮的一端下面垫一木块，反复移动木块的位置，直到小车在砂桶和砂的拉动下带动纸带做匀速直线运动，以平衡小车运动中受到的摩擦力

B．实验中必须使砂桶和砂的总质量远小于小车的质量

C．细线对小车的真实拉力一定略小于砂桶和砂的总重力

D．该实验是应用“控制变量法”来探究牛顿第二定律的

如图3－3－22所示，倾角为37°，长为l＝16 m的传送带，转动速度为v＝10 m/s，动摩擦因数μ＝0.5，在传送带顶端A处无初速度地释放一个质量为m＝0.5 kg的物体．已知sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s².求：

(1)传送带顺时针转动时，物体从顶端A滑到底端B的时间；

(2)传送带逆时针转动时，物体从顶端A滑到底端B的时间．

质量为0.3 kg的物体在水平面上做直线运动，图3－3－21中a\，b直线分别表示物体受水平拉力和不受水平拉力时的v－t图象，则求：(取g＝10 m/s²)

 (1)物体受滑动摩擦力多大？

(2)水平拉力多大？

图3－3－21

如图3－3－20所示，一个箱子中放有一个物体，已知静止时物体对下底面的压力等于物体的重力，且物体与箱子上表面刚好接触．现将箱子以初速度v₀竖直向上抛出，已知箱子所受空气阻力与箱子运动的速率成正比，且箱子运动过程中始终保持图示姿态．则下列说法正确的是　　 (　　)

A．上升过程中，物体对箱子的下底面有压力，且压力越来越小

B．上升过程中，物体对箱子的上底面有压力，且压力越来越大

C．下降过程中，物体对箱子的下底面有压力，且压力越来越大

D．下降过程中，物体对箱子的上底面有压力，且压力越来越小

某同学为了探究物体与斜面间的动摩擦因数进行了如下实验，取一质量为m的物体使其在沿斜面方向的推力作用下向上运动，如图3－3－19甲所示，通过力传感器得到推力随时间变化的规律如图乙所示，通过频闪照相处理后得出速度随时间变化的规律如图丙所示，若已知斜面的倾角α＝30°，取重力加速度g＝10 m/s²，则由此可得　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　 (　　)．

A．物体的质量为3 kg

B．物体与斜面间的动摩擦因数为

C．撤去推力F后，物体将做匀减速运动，最后可以静止在斜面上

D．撤去推力F后，物体下滑时的加速度为 m/s²

图3－3－19

用一水平力F拉静止在水平面上的物体，在F从0开始逐渐增大的过程中，加速度a随外力F变化的图象如图3－3－18所示，g＝10 m/s²，则可以计算出                              (　　)．

A．物体与水平面间的最大静摩擦力

B．F为14 N时物体的速度

C．物体与水平面间的动摩擦因数

D．物体的质量
