如图所示，水平地面上有一辆固定有竖直光滑绝缘管的小车，管的底部有一质量m=0.2g、电荷量q =8×10^-5C的小球，小球的直径比管的内径略小．在管口所在水平面MN的下方存在着垂直纸面向里、磁感应强度B₁= 15T的匀强磁场，MN面的上方还存在着竖直向上、场强E = 25V/m的匀强电场和垂直纸面向外、磁感应强度B₂ =5T的匀强磁场．现让小车始终保持v = 2m/s的速度匀速向右运动，以带电小球刚经过场的边界PQ为计时的起点，测得小球对管侧壁的弹力F_N随高度h变化的关系如图所示．g取10m/s²，不计空气阻力．求：

⑴小球刚进入磁场B₁时加速度a的大小；

⑵绝缘管的长度L；

⑶小球离开管后再次经过水平面MN时距管口的距离△x．

（2013唐山一中检测）在如图甲所示的装置中，阴极K能够连续不断地发射初速不计的电子，这些电子经P、K间的电场加速后，都能通过P板上的小孔沿垂直于P板的方向进入P板右侧的区域，打到P板右侧L远处且与P平行的荧光屏Q上的O点，由于P、K相距很近，所有电子通过电场所用时间忽略不计。现在P与Q间加垂直纸面向里的匀强磁场，且从某一时刻t=0开始，在P、K间加一周期性变化的电压，电压随时间的变化关系如图乙所示，则从该时刻起，所有从小孔射出的电子恰好能全部打到荧光屏上。已知电子质量为m，带电量为e，粒子在磁场中做圆周运动的周期小于4T₀，求：

（1）电子打到荧光屏上的范围；

（2）从t=0时刻开始在电压变化的一个周期内，打到屏上距O点最近的电子与最远的电子的时间差。

（2013北京东城区期末）如图所示，在半径为a（大小未知）的圆柱空间中（图中圆为其横截面），固定放置一绝缘材料制成的边长为L的弹性等边三角形框架DEF，其中心O位于圆柱的轴线上。在三角形框架DEF与圆柱之间的空间中，充满磁感应强度大小为B的均匀磁场，其方向平行于圆柱轴线垂直纸面向里。在EF边上的中点S处有一发射带电粒子的粒子加速器，粒子发射的方向均在截面内且垂直于EF边并指向磁场区域。发射粒子的电量均为q（q>o），质量均为m，速度大小均为，若粒子与三角形框架的碰撞均为完全弹性碰撞，且粒子在碰撞过程中所带的电量不变。（不计带电粒子的重力，不计带电粒子之间的相互作用）求：

（1）为使初速度为零的粒子速度增加到，在粒子加速器中，需要的加速电压为多大；

（2）带电粒子在匀强磁场区域内做匀速圆周运动的半径；．

（3）若满足：从S点发射出的粒子都能再次返回S点，则匀强磁场区域的横截面圆周半径a至少为多大；

（4）若匀强磁场区域的横截面圆周半径a满足第（3）问的条件，则从S点发射出的某带电粒子从S点发射到第一次返回S点的时间是多少？

 (2013北京朝阳区期末)如图所示，一个质量m=2.0×10^-11kg、电荷量q=1.0×10^-5C的带电粒子（重力忽略不计），从静止开始经U₁=100V电场加速后，沿两平行金属板间中线水平进入电压U₂=100V的偏转电场，带电粒子从偏转电场射出后，进入垂直纸面向里的匀强磁场，磁场的左右边界均与偏转电场的金属板垂直。已知偏转电场金属板长L=20cm、两板间距，匀强磁场的宽度D=10cm。求：

（1）带电粒子进入偏转电场时的速度v₀；

（2）带电粒子射出偏转电场时速度v的大小和方向；

（3）为了使带电粒子不从磁场右边界射出，匀强磁场磁感应强度的最小值B。

（2013山东名校质检） 如图所示，一质量为m的导体棒MN两端分别放在两个固定的光滑圆形导轨上，两导轨平行且间距为L，导轨处在竖直方向的匀强磁场中，当导体棒中通一自右向左的电流I时，导体棒静止在与竖直方向成37°角的导轨上，取sin 37°＝0.6，cos37°＝0.8，求：

（1）磁场的磁感应强度B；

 (2013北京朝阳区期末)某同学自制一电流表，其原理如图所示。质量为m的均匀细金属杆MN与一竖直悬挂的绝缘轻弹簧相连，弹簧的劲度系数为k，在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外。MN的右端连接一绝缘轻指针，可指示出标尺上的刻度。MN的长度大于ab，当MN中没有电流通过且处于静止时，MN与矩形区域的ab边重合，且指针指在标尺的零刻度；当MN中有电流时，指针示数可表示电流强度。MN始终在纸面内且保持水平，重力加速度为g。

（1）当电流表的示数为零时，求弹簧的伸长量；

（2）为使电流表正常工作，判断金属杆MN中电流的方向；

（3）若磁场边界ab的长度为L₁，bc的长度为L₂，此电流表的量程是多少？

（2013江苏阜宁中学月考）利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域。如图是霍尔元件的工作原理示意图,磁感应强度B垂直于霍尔元件的工作面向下，通入图示方向的电流I， C、D两侧面会形成电势差U_CD，下列说法中正确的是

A．电势差U_CD仅与材料有关

B．若霍尔元件的载流子是自由电子，则电势差U_CD＜0

C．仅增大磁感应强度时,电势差U_CD变大

D．在测定地球赤道上方的地磁场强弱时,元件的工作面应保持水平

（2013江苏盐城明达中学测试）物体导电是由其中的自由电荷定向移动引起的，这些可以移动的自由电荷又叫载流子。金属导体的载流子是自由电子，现代广泛应用的半导体材料分为两大类：一类是N型半导体，它的载流子为电子；另一类是P型半导体，它的载流子为“空穴”，相当于带正电的粒子，如果把某种材料制成的长方体放在匀强磁场中，磁场方向如图所示，且与前后侧面垂直，长方体中通有方向水平向右的电流，设长方体的上下表面M、N的电势分别为φ_M和φ_N，则下列判断中正确的是

A．如果是P型半导体，有φ_M>φ_N　　

B．如果是N型半导体，有φ_M<φ_N

C．如果是P型半导体，有φ_M<φ_N　　

D．如果是金属导体，有φ_M<φ_N

（2013北京丰台期末）两个质量相同、所带电荷量相等的带电粒子a、b，以不同的速率对准圆心O沿着AO方向射入圆形匀强磁场区域，其运动轨迹如图．若不计粒子的重力，则下列说法正确的是

       A．a粒子带正电，b粒子带负电

       B．a粒子在磁场中所受洛伦兹力较大

       C．b粒子动能较大

       D．b粒子在磁场中运动时间较长

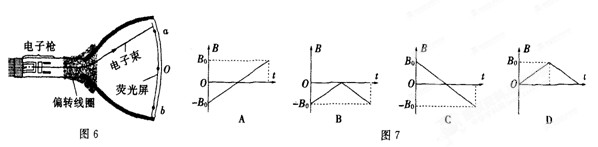

（2013山东名校质检） 图6所示为显像管的原理示意图，当没有磁场时电子束将打在荧光屏正中的0点．安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转．设垂直纸面向里的磁场方向为正方向，如果要使电子束打在荧光屏上的位置由a点逐渐移动到b点，图7中哪种变化的磁场能够使电子发生上述偏转（    ）
