某同学用图甲所示的实验装置研究小车在斜面上的运动．实验步骤如下：

a．安装好实验器材．

b．接通电源后，让拖着纸带的小车沿斜面向下运动，打印出一条点迹清晰的纸带．舍去开始密集的点迹，从便于测量的点O开始．打点周期为To，每隔1个打印点取一个计数点，如图乙中0,1,2,…，6点所示

c、测量1、2、3……6计数点到0计数点的距离，分别记作：S₁、S₂、S₃……S₆。

d、通过测量和计算，该同学判断出小车沿平板做匀速直线运动。

e、分别计算出S₁、S₂、S₃……S₆与对应时间的比值、、、……。

f、以为纵坐标、t为横坐标，标出与对应时间t的坐标点，画出—t图线。

结合上述实验步骤，请你完成下列任务：

（1）实验中，除打点及时器（含纸带、复写纸）、小车、平板、铁架台、导线及开关外，在厦门的仪器和器材中，必须使用的有和。（填选项代号）

A.电压合适的50 Hz交流电源　

B.电压可调的直流电源

C.停表　　　　　　　　　　　D.刻度尺

E.天平　　　　　　　　　　　F.重锤

（2）写出打计数点2时小车的瞬时速度表达式＝＿＿＿＿＿

（3)该同学在图丙中已标出1,3，4，6计数点对应的坐标点，请你在该图中画出－t图线.

（4）由图线判断，在打O计数点时．小车的速度v₀=＿＿＿＿m/s,小车运动的加速度a＝＿＿＿＿m/s².

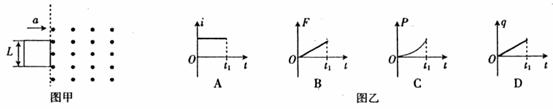

如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正方形金属框电阻为R，边长是L，自线框从左边界进入磁场时开始计时，在外力作用下由静止开始，以垂直于磁场边界的恒定加速度a进人磁场区域，t₁时刻线框全部进入磁场．规定顺时针方向为感应电流I的正方向．外力大小为F,，线框中电功率的瞬时值为P，通过导体横截面的电荷量为q，其中P－t图像为抛物线．则这些量随时间变化的关系正确的是

如图所示，电池的电动势为E，内阻为r，当滑动变阻器的滑动片P由a向b滑动的过程中，电流表、电压表的示数变化情况：

　 A.电流表一直减小，电压表一直增大．

　 B.电流表一直增大，电压表一直减小

　 C.电流表先减小后增大，电压表先增大后减小

　 D.电流表先增大后减小电压表先减小后增大

图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面2的电势为0，一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为37 eV和19 eV，当这一点电荷运动到某一位置，其电势能变为－2eV，它的动能应为

A. 2 eV 　B. 19 eV　

C.29 eV　 D.33 eV

某理想变压器原、副线圈的匝数比为44∶3，原线圈a.b间所接电原电压按图所示规律变化，副线圈接有负载电阻，电流表的示数为2.2 A，则下列判断正确的是

A．.副线圈两端输出的电压为15V

B．.原线圈中的电流为0.15 A

C．变压器的输入、输出功率之比为44∶3

D．原线圈两端电压的瞬时值表达式为u＝220sin100t（V）

2012年6月24日，航天员刘旺手动控制“神舟九号”飞船完成与“天宫一号”的交会对接，形成组合体绕地球圆周运动，速率为v₀，轨道高度为340 km.。“神舟九号”飞船连同三位宇航员的总质量为m，而测控通信由两颗在地球同步轨道运行的“天链一号”中继卫星、陆基测控站、测量船，以及北京飞控中心完成．下列描述错误的是
