Question

（2013年2月广东省名校质检）如图a所示，水平直线MN下方有竖直向上的匀强电场，现将一重力不计、比荷q/m=10⁶C/kg的正电荷置于电场中的O点由静止释放，经过π/15×10^-5s后，电荷以v₀=1.5×l0⁴m/s的速度通过MN进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B按图b所示规律周期性变化（图b中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t=0时刻）。求：

（1）匀强电场的电场强度E；

（2）图b中时刻电荷与O点的水平距离；

（3）如果在O点右方d= 68cm处有一垂直于MN的足够大的挡板，求电荷从O点出发运动到挡板所需的时间。（sin37°=0.60，cos37°=0.80）

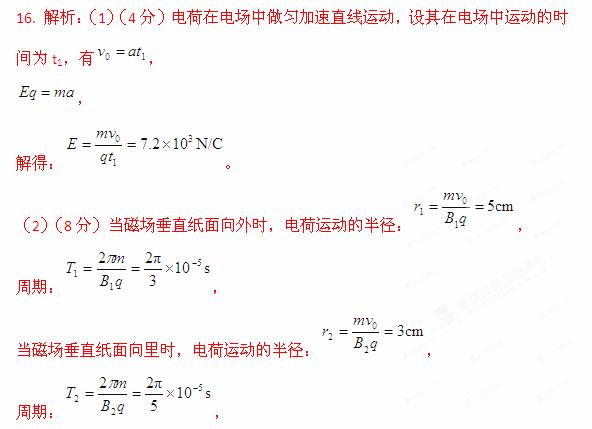

Answer 1

故电荷从t=0时刻开始做周期性运动，其运动轨迹如图所示。

时刻电荷与O点的水平距离：Δd==4cm。

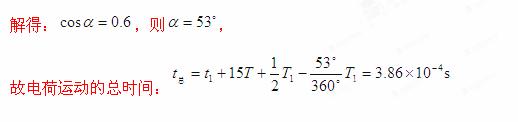

（3）（6分）电荷从第一次通过MN开始，其运动的周期为：，根据电荷的运动情况可知，电荷到达档板前运动的完整周期数为15个，有：电荷沿ON运动的距离：s=15Δd=60cm，故最后8cm的距离如图所示，有：

，
