题目内容

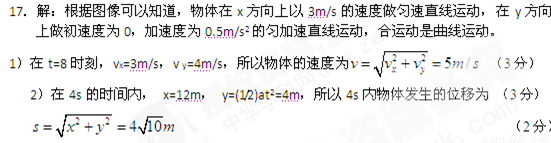

如图所示，α图表示某物体在x轴方向上分速度的v-t图像，b图表示该物体在y轴上分速度图像。求：

（1）t=8s时物体的速度；

（2）t=4s时物体的位移。



【答案】

【解析】略



练习册系列答案
相关题目

如图所示，a图表示某物体在x轴方向上分速度vxt的图象，b图表示该物体在y轴上分速度vyt的图象．求：

(1)在t＝0时物体的速度；

(2)t＝8 s时物体的速度；

(3)t＝4 s时物体的位移．

如图所示，(a)图表示某物体在x轴方向上的分速度的v－t图象，(b)图表示该物体在y轴方向上的分速度的v－t图象．求：

(1)物体在t＝0时的速度；

(2)t＝8 s时物体的速度；

(3)t＝4 s时物体的位移．



如图所示，(a)图表示某物体在x轴方向上的分速度的v－t图象，(b)图表示该物体在y轴方向上的分速度的v－t图象．求：

(1)物体在t＝0时的速度；

(2)t＝8 s时物体的速度；

(3)t＝4 s时物体的位移．


某实验小组采用如图所示的装置探究“合外力做功与速度变化的关系”。实验时，先接通电源再松开小车，打点计时器在纸带上打下一系列点。小车所受到的拉力F为0.20N，小车的质量为200g。
（1）实验前，木板左端被垫起一些，使小车在不受拉力作用时做匀速直线运动。这样做的目的是______________。
A．为了平稳摩擦力
B．增大小车下滑的加速度
C．可使得细绳对小车做的功等于合外力对小车做的功
D．可以用质量较小的砝码就可以拉动小车，以满足砝码质量远小于小车质量的要求
（2）同学甲选取一条比较理想的纸带做分析。小车刚开始运动时对应在纸带上的点记为起始点O，在点迹清楚段依次选取七个计数点A、B、C、D、E、F、G，相邻计数点间的时间间隔为0.1s。测量起始点O至各计数点的距离，计算计数点对应小车的瞬时速度、计数点与O点之间的速度平方差、起始点O到计算点过程中细绳对小车做的功。其中计数点D的三项数据没有计算，请完成计算并把结果填入表格中。
（3）以W为纵坐标、以△v2为横坐标在方格纸中作出W-△v2图象。B 、C、E、F四点已经在图中描出，请在图中描出D点，并根据描点合理画出图象。
（4）根据图象分析得到的结论______________。
（5）同学乙提出利用上述实验装置来验证动能定理。如图所示是打点计时器打出的小车在恒力F作用下做匀加速直线运动的纸带，测量数据已用字母表示在图中。小车质量为m，打点计时器的打点周期为T。利用这些数据可以验证动能定理。请你判断这种想法是否可行？如果不行，说明理由。如果可行，写出必要的分析与推理。
（1）（单选题）用细线将一块玻璃片水平地悬挂在弹簧测力计的下端，并使玻璃片贴在水面上，如图所示，然后用手缓慢提起弹簧测力计，在使玻璓片脱离水面的一瞬间，关于弹簧测力计的示数下列说法中正确的是______
A．弹簧测力计的示数等于玻璃片的重力
B．弹簧测力计的示数小于玻璃片的重力，因为玻璃片受到水的支持力
C．弹簧测力计的示数小于玻璃片的重力，因为玻璃片受到水的浮力
D．弹簧测力计的示数大于玻璃片的重力，因为玻璃片受到水的分子力
（2）．DIS实验是利用现代信息技术进行的实验．学生实验“用DIS研究机械能守恒定律”的装置如图（a）所示，小球起到挡光片的作用，传感器K是光电门传感器．
某组同学在一次实验中，选择DIS以图象方式显示实验的结果，所显示的图象如图（b）所示．图象的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能EP、动能Ek或机械能E．试回答下列问题：
①图（b）的图象中，表示小球的重力势能EP、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是______（按顺序填写相应图线所对应的文字）．
②根据图（b）所示的实验图象，可以得出的结论是______．
（3）如图为某一小灯泡的U-I关系曲线图．

①为了通过测量得到图示U-I关系的完整曲线，请在右框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0-10Ω）、电源、小灯泡、电键、导线若干．
②将这个小灯泡接到电池两端，已知电池的电动势是1.5V，内阻是2.0Ω．问：小灯泡的实际功率是多少？______．
