题目内容
（2013年1月山西晋中市质检）在用DIS研究小车加速度与外力关系时，某实验小组先用如图甲所示的实验装置，重物通
过滑轮用细线拉小车，位移传感器(发射器)随小车一起沿倾斜轨道运动，位移传感器(接收器)固定在轨道一端。实验中把重物的重力作为拉力F。改变重物重力重复实验四次，列表记录四组数据。

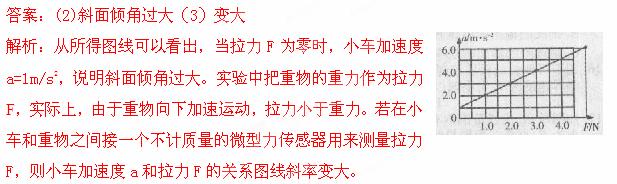

（1） 在坐标纸上作出了小车加速度a和拉力F的关系图线；
（2） 从所得图线分析该实验小组在操作过程中的不当之处是： 。
（3） 如果实验时，在小车和重物之间接一个不计质量的微
型力传感器用来测量拉力F，如图乙所示，从理论上分析，该实验图线的斜率将（填写“变大”、“变小”或“不变”）
