题目内容

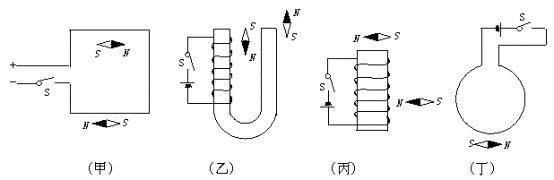

在图中，当S接通后，说明电流周围磁场中的小磁针的偏转情况．
答案：
解析：
解析：
甲图：上磁针N极转向纸内，下磁针N极转向纸外；乙图：左磁针顺时针转至水平，右磁针顺时针转动；丙图：上磁针顺时针转动至N极向上，下磁针逆时针转动，直到N极向下；丁图：N极转向纸外． |
