题目内容
如图所示，A、B是竖直放置的中心带有小孔的平行金属板，两板间的电压为U1=100V，C、D是水平放置的平行金属板，板间距离为d=0.2m，板的长度为L=1m，P是C板的中点，A、B两板小孔连线的延长线与C、D两板的距离相等，将一个负离子从板的小孔处由静止释放，求：
（1）为了使负离子能打在P点，C、D两板间的电压应为多少？哪板电势高？

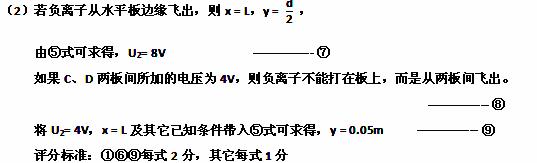

（2）如果C、D两板间所加的电压为4V，则负离子还能打在板上吗？若不能打在板上，它离开电场时发生的侧移为多少？
解：
（1）设负离子的质量为m，电量为q，从B板小孔飞出的速度为v0，
由动能定理 U1q =
mv02 --------------- ①
x = v0t --------------- ②
y = at2 --------------- ③
a =
--------------- ④
y =
--------------- ⑤
负离子打在P点，x=
，y =
，
可得U2= 32V， 且C板电势高 --------------- ⑥
