题目内容

利用打点计时器研究一个约1.4 m高的商店卷帘窗的运动．

将纸带粘在卷帘底部，纸带通过打点计时器随帘在竖直面内向上运动．从某时刻计时，打印后的纸带如图所示，纸带中AB、BC、CD……每两点之间的时间间隔为0.10 s，数据如表格所示．

(1)AD段的加速度为________m/s2，AK段的平均速度为________m/s．

(2)绘出卷帘窗运动的v－t图线．

答案：
解析：

　　(1)　

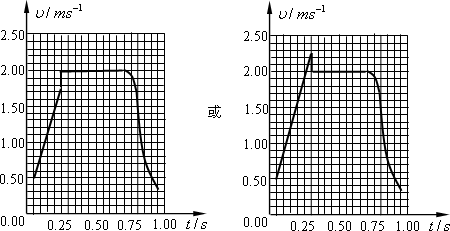

　　(2)如图所示


练习册系列答案
相关题目
某同学利用打点计时器研究做匀加速直线运动小车的运动情况，图1所示为该同学实验时打出的一条纸带中的部分计数点（后面计数点未画出），相邻计数点间有4个点迹未画出．（打点计时器每隔0.02s打出一个点）

（1）为研究小车的运动，此同学用剪刀沿虚线方向把纸带上OB、BD、DF…等各段纸带剪下，将剪下的纸带一端对齐，按顺序贴好，如图2所示．简要说明怎样判断此小车是否做匀变速直线运动．
方法：
连接纸带左上角（上方中点或纸带中点）为一条直线或每条纸带比前一条纸带长度增加量相等
连接纸带左上角（上方中点或纸带中点）为一条直线或每条纸带比前一条纸带长度增加量相等
．
（2）在图2中x1=7.05cm、x2=7.68cm、x3=8.31cm、x4=8.94cm、x5=9.57cm、x6=10.20cm，则打下点迹A时，小车运动的速度大小是
0.74
0.74
m/s，小车运动的加速度大小是
0.63
0.63
m/s2．（本小题计算结果保留两位有效数字）
（1）实验室利用打点计时器研究小滑块的运动情况，打出如图所示的纸带，其中纸带B端与滑块相连接，计时器接在频率为50Hz的交流电源上．请回答下列问题：
①纸带中AB段运动的时间为
0.08s
0.08s
．
②根据纸带请判断该滑块的运动属于
匀减速
匀减速
（填“匀速”、“匀加速”、“匀减速”）直线运动．
③从纸带可以测出AB两点间的距离为
9.20cm
9.20cm
，滑块的加速度大小为
5.00m/s2
5.00m/s2
（计算结果保留三位有效数字）．

（2）为了测量某一未知阻值的电阻Rx，某实验小组找来以下器材：电压表（0～3V，内阻约3kΩ）、电流表（0～0.6A，内阻约1Ω）、滑动变阻器（0～15Ω，2A）、电源（E=3V，内阻很小）、开关与导线，该小组同学实验操作如下，请你按要求填写：
①断开开关，请按图甲所示的电路图在图乙中连接实物图；
②如图乙，闭合开关前，应将滑动变阻器的滑片置于
a
a
端．
③闭合开关，缓慢调节滑动变阻器，得到多组电压表与电流表的读数，建立合适的坐标系作出I-U图如下；
④整理仪器
根据I-U图可得，该未知电阻的阻值为Rx=
5.0
5.0
．（保留两位有效数字）
由于实验中使用的电表不是理想电表，会对实验结果造成一定的影响，则该小组同学实验测出的电阻值
＞
＞
 RX的真实值（填“＞”、“＜”或“=”）．
利用现有的仪器，为了更加精确地测量这个电阻的阻值，你给该实验小组的建议是：
电流表采用外接法
电流表采用外接法
．
某同学利用打点计时器研究做匀加速直线运动小车的运动情况，图11所示为该同学实验时打出的一条纸带中的部分计数点（后面计数点未画出），相邻计数点间有4个点迹未画出．
（1）为研究小车的运动，此同学用剪刀沿虚线方向把纸带上OB、BD、DF…等各段纸带剪下，将剪下的纸带一端对齐，按顺序贴好，如图所示．为什么B、D、F、H、J、L点在一条直线上，就说明小车做匀变速直线运动？
参考答案：各点在一条直线上，说明每相邻两个纸袋相差的长度相等，所以说明小车做匀变速直线运动．
（2）在图中x1=7.05cm、x2=7.68cm、x3=8.31cm、x4=8.94cm、x5=9.57cm、x6=10.20cm，则打下点迹F时，小车运动的速度大小是
1.1
1.1
m/s．（打点计时器每隔0.02s打出一个点，本小题计算结果保留两位有效数字）1.1m/s．
某同学利用打点计时器研究匀变速直线运动的实验中（如图1），需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会在纸带上打出一系列的点．
（1）为完成此实验，还需要的器材有

．（填入正确选项的字母）
A．米尺      B．秒表        C．0-12伏的直流电源         D．0-12伏的交流电源
精英家教网
（2）该同学从打下的若干纸带中选出了如图2所示的一条（每两点间还有4个没有画出来），图中相邻两个计数点间的距离依次为OA=5.00cm，AB=7.04cm，BC=9.09cm，CD=11.18cm，DE=13.27cm，EF=15.32cm．打点计时器的电源频率为50Hz．
由这些已知条件可计算出该匀变速直线运动的加速度为a=

 m/s2，纸带上D点对应的瞬时速度为VD=

 m/s．
某同学利用打点计时器研究做匀加速直线运动小车的运动情况，图1所示为该同学实验时打出的一条纸带中的部分计数点（后面计数点未画出），相邻计数点间有4个点迹未画出．（打点计时器每隔0.02s打出一个点）
（1）为研究小车的运动，此同学用剪刀沿虚线方向把纸带上OB、BD、DF…等各段纸带剪下，将剪下的纸带一端对齐，按顺序贴好，如图2所示．简要说明怎样判断此小车是否匀变速直线运动方法：


（2）在图2中x1=7.05cm、x2=7.68cm、x3=8.31cm、x4=8.94cm、x5=9.57cm、x6=10.20cm，则打下点迹A时，小车运动的速度大小是

m/s，小车运动的加速度大小是

m/s2．（本小题计算结果保留两位有效数字）
（3）如果当时电网中交变电流的频率是f=49Hz，而做实验的同学并不知道，由此引起的系统误差将使加速度的测量值比实际值偏

．（填“大”或“小”）．精英家教网
