如图甲所示，两根足够长的光滑平行金属导轨相距为
L，导轨平面与水平面成
角，上端通过导线连接阻值为R的电阻，阻值为r的金属棒ab放在两导轨上，棒与导轨垂直并保持良好接触，整个装置处在垂直导轨平面向上的磁场中，若所加磁场的磁感应强度大小恒为B，使金属棒沿导轨由静止向下运动，金属棒运动的v－t图象如图乙所示，当t＝t0时刻，金属棒下滑距离为s．已知重力加速度为g．试求：
(1)金属棒ab匀速运动时电流强度I的大小和方向；
(2)求导体棒质量m的大小；
(3)在t0时间内电阻R产生的焦耳热．

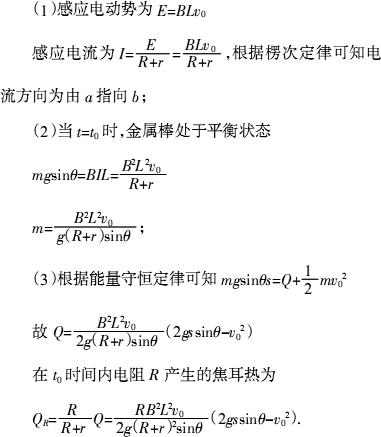

答案：
解析：
解析：
|
答案： 讲析： |
