题目内容
如图所示，竖直平面内有一半径为
r、内阻为R1、粗细均匀的光滑半圆形金属球，在M、N处与相距为2r、电阻不计的平行光滑金属轨道ME、NF相接，EF之间接有电阻R2，已知R1＝12R，R2＝4R．在MN上方及CD下方有水平方向的匀强磁场Ⅰ和Ⅱ，磁感应强度大小均为B．现有质量为m、电阻不计的导体棒ab，从半圆环的最高点A处由静止下落，在下落过程中导体棒始终保持水平，与半圆形金属环及轨道接触良好，高平行轨道中够长．已知导体棒ab下落r/2时的速度大小为v1，下落到MN处的速度大小为v2．
(1)求导体棒ab从A下落r/2时的加速度大小．
(2)若导体棒ab进入磁场Ⅱ后棒中电流大小始终不变，求磁场Ⅰ和Ⅱ之间的距离h和R2上的电功率P2．
(3)若将磁场Ⅱ的CD边界略微下移，导体棒ab刚进入磁场Ⅱ时速度大小为v3，要使其在外力F作用下做匀加速直线运动，加速度大小为a，求所加外力F随时间变化的关系式．
答案：
解析：
解析：
|

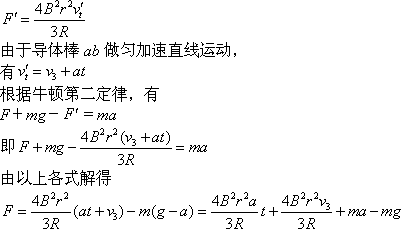

(1)以导体棒为研究对象，棒在磁场Ⅰ中切割磁感线，棒中产生产生感应电动势，导体棒ab从A下落r/2时，导体棒在策略与安培力作用下做加速运动，由牛顿第二定律，得 (2)当导体棒ab通过磁场Ⅱ时，若安培力恰好等于重力，棒中电流大小始终不变，即 导体棒从 MN到CD做加速度为g的匀加速直线运动，有 根据能量守恒定律，此时导体棒重力的功率全部转化为电路中的电功率，即 (3)设导体棒ab进入磁场Ⅱ后经过时间t的速度大小为  ，此时安培力大小为
|
