题目内容
（2013安徽模拟）传统的自行车发电机内部电路如图甲所示，驱动轴一端与自行车车轮相连，另一端连接条形永磁铁，车轮转动过程中，驱动轴带动磁铁在铁芯之间匀速转动，发电机线圈两端产生的交变电压波形如图乙所示。已知波形图中正负尖峰电压分别为Um—Um。两个相邻正负尖峰电压所对应的时间差为△t，发电机线圈匝数为n。以下判断正确的是

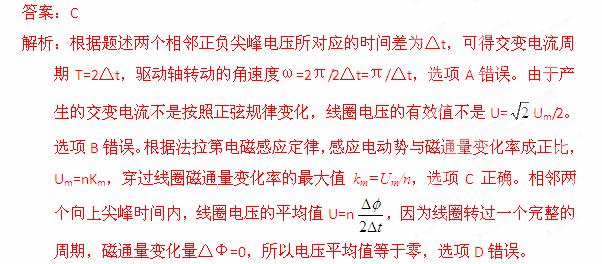

A．驱动轴转动的角速度ω=2π/△t
B．线圈电压的有效值U=
Um/2
C．穿过线圈磁通量变化率的最大值km=Um/n
D．相邻两个向上尖峰时间内，线圈电压的平均值U=Um/2
