题目内容
如图所示，一根轻质木棒AO，A端用光滑铰链固定于墙上，在O端下面吊一个重物，上面用细绳BO系于顶板上，现将B点逐渐向右移动至C点，并使棒AO始终保持水平，则（ ）A．BO绳上的拉力大小不变
B．BO绳上的拉力先变小后变大
C．BO绳上的拉力先变大后变小
D．BO绳上的拉力一直减小
【答案】分析：以O点研究对象，分析受力情况，作出B点在四个不同位置时受力图，通过图形直观分析BO绳上的拉力的变化．
解答：

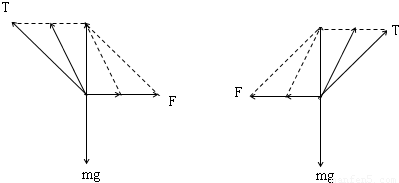

解：以O点研究对象，分析受力情况：重力mg、绳子的拉力T和AO杆的作用力F，当B在O正上方左侧时，受力如图1所示，由图看出，当B向右移动直到O点正上方的过程中，T变小．
再分析B在O正上方右侧时，受力如图2所示，由图看出，当B从O点正上方向右移动的过程中，T变大．
所以BO绳上的拉力先变小后变大．
故选B．
点评：点评：本题采用图解法分析BO绳上的拉力和AO杆O点所受的作用力的变化．也可以运用函数法进行分析．
解答：
解：以O点研究对象，分析受力情况：重力mg、绳子的拉力T和AO杆的作用力F，当B在O正上方左侧时，受力如图1所示，由图看出，当B向右移动直到O点正上方的过程中，T变小．再分析B在O正上方右侧时，受力如图2所示，由图看出，当B从O点正上方向右移动的过程中，T变大．
所以BO绳上的拉力先变小后变大．
故选B．
点评：点评：本题采用图解法分析BO绳上的拉力和AO杆O点所受的作用力的变化．也可以运用函数法进行分析．
