题目内容
某小组在探究“合外力做功与物体动能增加量的关系”，设计了如图装置。
①现有打点计时器（含纸带、复写纸）、小车、一端带滑轮的长木板、细绳、钩码、小沙桶，导线及开关等，在下面的仪器和器材中，必须使用的有 .（填选项代号）
A.电压合适的50 HZ交流电源
B. 电压可调的直流电源
C. 刻度尺
D. 秒表
E. 天平
②实验时首先要平衡摩擦力：应该取下沙桶，把长木板_______（填“左”或“右”）垫高，轻推小车，让小车________（选填“拖着”或“不拖着”）纸带运动。

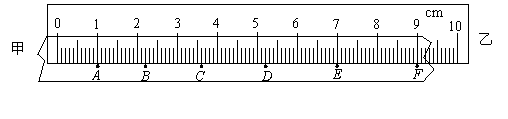

③某次实验小车运动的纸带如图所示．在纸带上相邻两计数点之间还有四个点未画出．取BE两点来研究，读出BE的长度为_____cm，其中小车通过计数点B点时的速度＝______m/s(计算结果保留三位有效数字)．本次试验中，纸带______（填“甲”或“乙”）端与小车相连。
【答案】
①ACE（1分）② 右 （1分）拖着（1分） ③4.80 （1分） 0.130 m/s （1分） 甲（1分）
【解析】
试题分析：①打点计时器使用的是交流电，选项A正确、B错误。打点计时器有计时的功能，选项D错误。要测量纸带上的距离，必须要刻度尺，选项C正确。要测量沙和沙桶的质量，需要天平，选项E正确。
②右端垫高，形成斜面，用重力的沿斜面的分力平衡摩擦力。平衡摩擦力时，要拖着纸带运动。
③BE=7.00-2.20=4.80
cm。
=0.130 m/s。小车做加速运动，单位时间内的位移越来越大，因此纸带的甲端与小车相连。
考点：本题考查探究“合外力做功与物体动能增加量的关系”的实验。
