题目内容

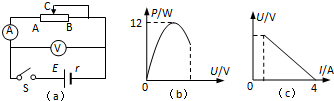

在图（a）所示的电路中，合上电键S，变阻器的滑动头C从A端滑至B端的过程中，电源的输出功率P与路端电压U、路端电压U与总电流I的关系曲线分别如图（b）、（c）所示。不计电表、导线对电路的影响。则电源电动势E=__________V，电源内阻r=________Ω。

12，3
