题目内容

在如图所示的装置中，电源电动势为E，内阻不计，定值电阻为R1，滑动变阻器总阻值为R2，置于真空中的平行板电容器水平放置，极板间距为d．处在电容器中的油滴A恰好静止不动，此时滑动变阻器的滑片P位于中点位置．

1.求此时电容器两极板间的电压；

2.求该油滴的电性以及油滴所带电荷量q与质量m的比值；

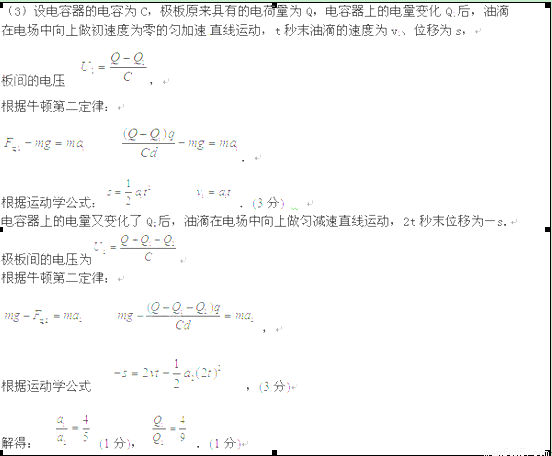

3.现将滑动变阻器的滑片P由中点迅速向上滑到某位置，使电容器上的电荷量变化了Q1，油滴运动时间为t；再将滑片从该位置迅速向下滑动到另一位置，使电容器上的电荷量又变化了Q2，当油滴又运动了2t的时间，恰好回到原来的静止位置．设油滴在运动过程中未与极板接触，滑动变阻器滑动所用的时间与电容器充电、放电所用时间均忽略不计．求：Q1 与Q2的比值．



【答案】



1.见解析

2.见解析

3.见解析

【解析】

（1）电路中的电流：(2分)

平行板两端电压为：．(2分)

（2）油滴带负电．(2分)

对油滴受力分析，得：

  (2分)

．(2分)
